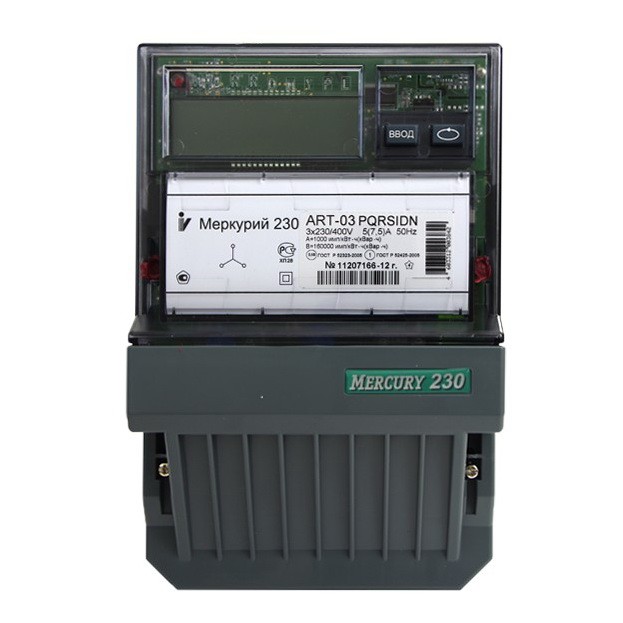

Счетчик электроэнергии Инкотекс Меркурий 230 ART-03 PQRSIDN 5-7.5А трехфазный многотарифный

Счетчик электроэнергии Инкотекс Меркурий 230 ART-03 PQRSIDN 5-7.5А трехфазный многотарифный

Счетчики Меркурий серии 230 ART предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.

Счетчик Меркурий 230 ART-03 PQRSIGDN работает при номинальном напряжении 3x230/400 В и силе тока 5 - 7,5 А. Модель соответствует классу точности 0,5S/1.

Счетчики Меркурий 230 ART-03 PQRSIGDN могут эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии.

Предназначены для работы в закрытом помещении. По условиям эксплуатации относятся к группе 4 ГОСТ 22261-94.

Маркировка счётчика Меркурий 230 ART-03 PCSIGDN:

230 - серия счетчика
А - измерение активной энергии
R - измерение реактивной энергии
T - наличие внутреннего тарификатора
03 - модификации, подразделяемые по току, напряжению и классу точности
P - наличие профиля, журнала событий
C - интерфейс CAN
I - инфракрасный порт
S - внутреннее питание интерфейса
G - всроенный модем GSM связи
D - внешнее резервное питание
N - электронная пломба

Технические особенности:

• класс точности 0.5S, 1.0
• Возможность подключения резервного питания U_рез = 5,5...9 В;
• 2 стандартных гальванически развязанных импульсных выхода;
• Однонаправленные cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей.
• Автоматическая самодиагностика с индикацией ошибок;
• Электронная пломба на вскрытие передней панели.

Базовые функции счетчика Меркурий 230 ART (все модификации):

• Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
  • всего от сброса показаний
  • за текущие сутки и на начало суток
  • за предыдущие сутки и на начало суток
  • за текущий месяц и на начало месяца
  • за каждый из 11 предыдущих месяцев и на начало месяцев
  • за текущий год и на начало года
  • за предыдущий год и на начало года.
• Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
• Измерение следующих параметров электросети:
  • мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
  • действующих значений фазных токов, напряжений, углов между фазными напряжениями
  • частоты сети
  • коэффициентов мощности по каждой фазе и по сумме фаз.
• Контроль максимальной мощности.
  При необходимости в счётчике можно задать лимит максимальной мощности нагрузки и перевести счётчик в режим управления по лимитам. В случае превышения установленного лимита счётчик сделает соответствующую запись в журнале событий с отметкой даты и времени когда произошло это превышение. Журнал доступен к прочтения по любому из из цифровых интерфейсов счётчика кроме PLC.
• Возможно управление нагрузкой через телеметрический выход внешними цепями коммутации.

Основные параметры счетчика электроэнергии Меркурий 230 ART-03 PQRSIGDN:

Счётчики отображают на ЖК-индикаторе:

• значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
• фазное напряжение и ток в каждой фазе;
• измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
• утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
• коэффициент мощности по каждой фазе и суммарный по трем фазам;
• углы между фазными напряжениями;
• частоту сети;
• текущее время и дату.

Компания «НПК «Инкотекс» специализируется на разработке и производстве электронных приборов учета энергоресурсов и автоматизированной системы коммерческого учета под торговой маркой «Меркурий», основанной на PLC и GSM технологии.

При разработке счётчиков электроэнергии компания ориентируется на использование передовых технологий и электронных компонентов, которые приобретаются только у ведущих мировых произво- дителей. Для поверхностного монтажа используются высокоскоростные линии SMT–монтажа, таких производителей как Juki, Fuji, Universal.

Высокий класс точности, приборов учёта «Меркурий», подкреплён высокой степенью защиты от фальсификации показаний. Для этого используются электронные пломбы, многоуровневая система
паролей, что в сочетании с другими решениями, полностью исключает несанкционированный доступ к счётчику.
