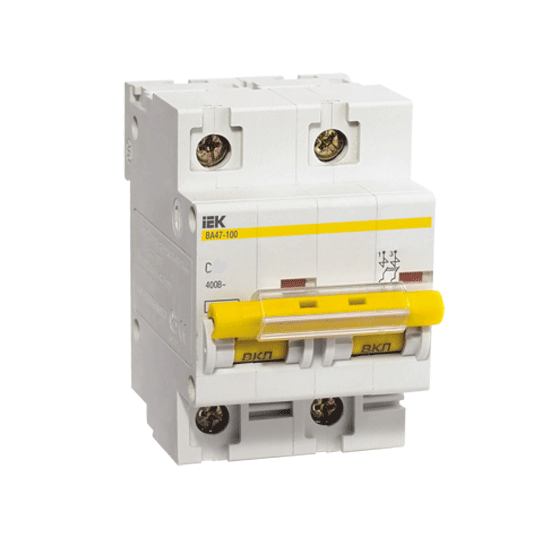

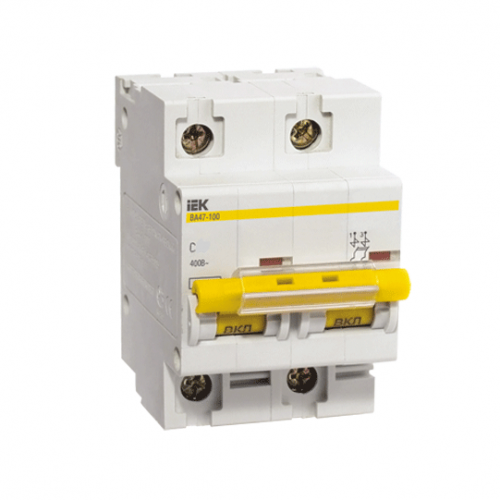

Автоматический выключатель IEK ВА47-100 2Р 16А С
Автоматические выключатели IEK ВА47-100 – электрические коммутационные аппараты, снабженные двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Это современное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей.
Автоматические выключатели ВА 47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Все изделия соответствуют ГОСТ Р 50345-99 и изготавливаются по ТУ 2000 АГИЕ.641.235.003.
При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.
Технические характеристики:
| Соответствуют стандартам | ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003 |
| Номинальное напряжение частотой 50 Гц, В | 230 |
| Номинальный ток In, А | 16 |
| Номинальная отключающая способность, А | 10 000 |
| Напряжение постоянного тока, В/полюс | 60 |
| Характеристики срабатывания электромагнитного расцепителя | С |
| Число полюсов | 2 |
| Условия эксплуатации | УХЛ4 |
| Степень защиты выключателя | IP 20 |
| Электрическая износостойкость, циклов В-О, не менее | 6000 |
| Механическая износостойкость, циклов В-О, не менее | 20000 |
| Максимальное сечение присоединяемых проводов, мм2 | 35 |
| Наличие драгоценных металлов (серебро), г/полюс | 0,9-1,2 |
| Масса одного полюса, кг | 0,15 |
| Диапазон рабочих температур, °С | -40 - +50 |
Возможность присоединения к контактным зажимам соединительных шин | PIN (штырь) |
Преимущества автоматических выключателей IEK ВА47-100:
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- контакт состояния КС47;
- контакт состояния КСВ47;
- расцепитель минимального напряжения РММ47;
- расцепитель независимый РН47.
- Увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Наличие индикатора положения контактов.
- Широкий диапазон рабочих температур от –40 до +50 °С.
- Новый эргономичный дизайн рукоятки включения/выключения.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10 кА позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
