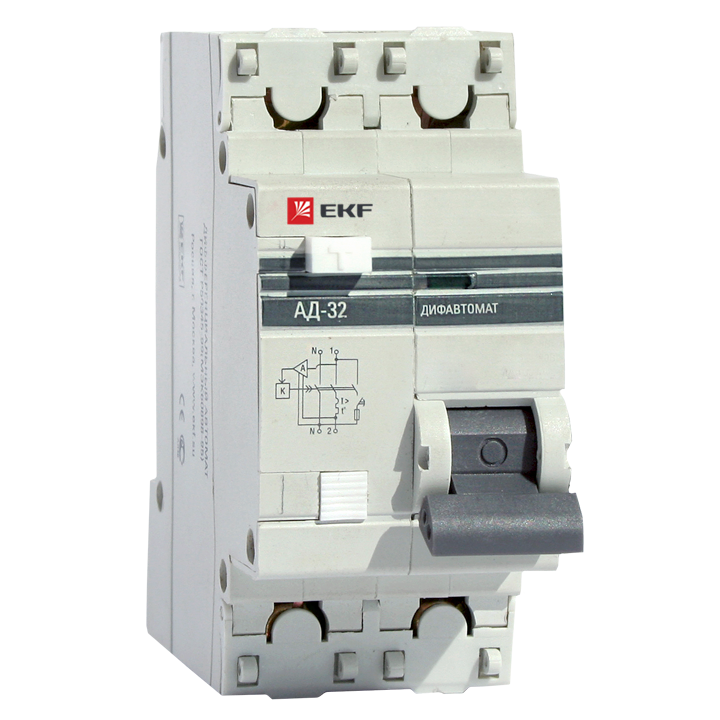

Автоматический выключатель дифференциального тока EKF Proxima АД 32 1P+N 4,5 кА 16А 30мА

Автоматический выключатель дифференциального тока EKF Proxima АД 32 1P+N 4,5 кА 16А 30мА

Автоматический выключатель дифференциального тока EKF Proxima АД 32 1P+N 4,5 кА 16А 30мА применяется в электрических цепях переменного тока номинальным напряжением 230 В и частотой 50 Гц.

Применение:

• Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
• Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.
• Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
• Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.

Конструкция АД-32 — электронное устройство из двух электрически и механически связанных следующих частей: автоматического выключателя ВА-47 с механизмом свободного расцепления и модуля обнаружения тока утечки, содержащего дифференциальный трансформатор тока (ДТТ) с усилителем. Аппарат оборудован кнопкой «Тест» для периодической проверки работоспособности. Все узлы АД ЭКФ заключены в корпус, изготовленный из негорючей пластмассы. АД-32 имеет возможность соединения с автоматическими выключателями ВА 47-63 с помощью соединительной U-образной шины и опломбировки корпуса.

Преимущества автоматических выключателей дифференциального тока EKF Proxima АД 32:

• Патентованный двухпозиционный зажим на DIN-рейку.
• Повышение безопасности электромонтажных работ благодаря прозрачной вставке над индикатором состояния контактов.
• Встроенная, современная электронная плата с повышенной защитой от импульсных помех и перенапряжений.
• Наличие пломбируемых панелей для защиты от несанкционированного доступа к проводникам.
• Комбинированные зажимы из посеребренной меди и анодированной стали скругленной формы с насечками.
• Индикатор состояния контактов.
• Корпус изготовлен из не поддерживающей горение пластмассы.
• Гарантийные обязательства составляют 5 лет.

Технические характеристики:

Монтаж и пуск устройства в эксплуатацию должен производить только квалифицированный электротехнический персонал. Устройство крепится на монтажную DIN-рейку 35 мм с помощью двухпозиционного зажима.

Внимание! Монтаж АД-32 на DIN-реку необходимо производить аккуратно, т.к. при неосторожном обращении возможна поломка крепежного замка.

Диапазон рабочих температур от -25°С до +50°С. Высота над уровнем моря — не более 2000 м. Положение в пространстве — на вертикальной плоскости вертикальное или горизонтальное. При вертикальной установке включенному положению дифференциального автомата по ГОСТ 21991 должно соответствовать верхнее положение рукоятки, а отключенному – нижнее. При горизонтальной установке включенное положение– слева, а отключенное – справа.
