Кабель МКЭШ – это медный многожильный провод, имеющий прочную оболочку из поливинилхлорида, а также медный проволочный экран.

Кабели предназначены для фиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 500 В частоты до 400 Гц или постоянном напряжении до 750 В.

Маркировка кабеля МКЭШ:

М - Монтажный

К - Кабель

Э - Экран

Ш - Защитный шланг из ПВХ пластиката

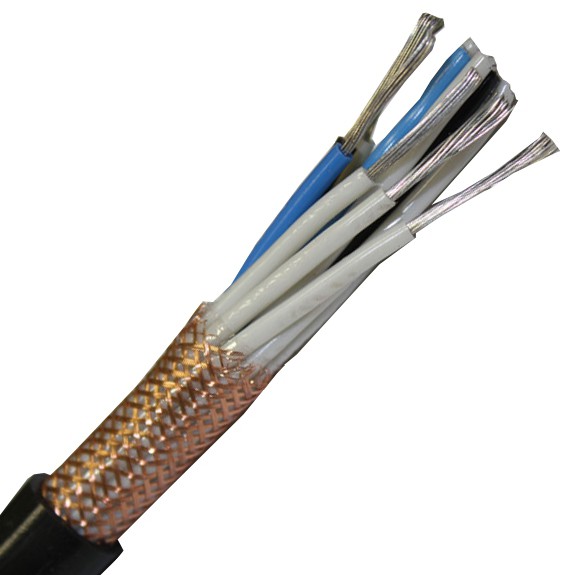

Элементы конструкции кабеля МКЭШ 14х0.75

1. Токопроводящая жила – многопроволочная из медной проволоки.

2. Изоляция – из ПВХ пластиката.

3. Экран в виде оплетки плотностью не менее 65 %.

4. Оболочка – ПВХ пластикат.

Условия эксплуатации и монтажа кабеля МКЭШ 14х0.75:

• Кабели предназначены для стационарной прокладки внутри и вне помещений в кабельной канализации и в открытом грунте, в том числе во взрывоопасной зоне класса IIВТ4.
• Номинальное переменное напряжение до 500 В, с частотой до 400Гц, постоянное напряжение до 750В.
• Кабели стойки к вибрационным нагрузкам в диапазоне частот 1 - 5000 Гц с ускорением до 329 м/с2 (40g); к многократным ударам с ускорением 1471 м/с2 (150g) при длительности удара 1-3 мс; к воздействию одиночных ударов с ускорением 981 м/с2 (100g) и линейных нагрузок с ускорением до 4905 м/с2 (500g).
• Климатическое исполнение УХЛ категорий размещения 2–5 по ГОСТ 15150.
• Эксплуатация при температуре окружающей среды от -500 до +50 0C.
• Прокладка кабелей без предварительного прогрева должна производиться при температуре не ниже –15 0С.
• Минимальный радиус изгиба при монтаже, не менее 5 наружных диаметров.
• Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания – 1 мин) - 2 кВ.
• Электрическое сопротивление изоляции жил, на 1 км длины и при температуре 20 0С не менее 5 Мом.
• Кабели не распространяют горение при групповой прокладке.
• Возможно применение кабелей во всех макроклиматических районах включая тропики.
