Кабель РК 75-3-34 МФ НПП Спецкабель ТУ

Кабель РК 75-3-34 МФ НПП Спецкабель ТУ

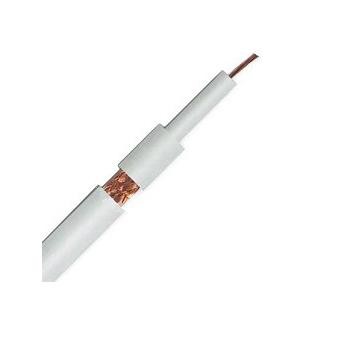

Радиочастотный кабель с многопроволочным внутренним проводником и внешним проводником в виде оплетки из медных проволок. Изоляция выполнена из пористого полиэтилена, полученного методом физического вспенивания, оболочка из ПВХ пластиката белого цвета. Ø внешний = 4,4 мм, R = 75 Ом, с оплеткой 90% медь.

Предназначен для изготовления армированных соединительных шнуров для видеоаппаратуры, комплектов кабелей для телевизионных приемников, телевизионных удлинителей, а также для антенных телеспусков и телевизионной проводки внутри жилых и подсобных помещений.

Радиочастотные коаксиальные кабели РК представляют собой самостоятельный класс радиочастотных линий передачи информации и широко используются для монтажа электросетей и электрического оборудования.

Расшифровка кабеля РК: РК — радиочастотный коаксиальный кабель, первая цифра указывает на волновое сопротивление, вторая цифра означает диаметр изоляции кабеля, третья цифра — группа изоляции и категория теплостойкости, а также порядковый номер разработки.

Кабель РК состоит из нескольких частей:

1. Внутренний медный проводник;
2.Изоляционный слой, чаще всего изготовленный из фторопласта, ПВХ или полиэтиленовых волокон;
3.Внешний проводник (оплетка из экранирующего материала);
4.Слой- оболочка из резины либо ПВХ.

Электрические характеристики:

электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, ТОм, не менее - 5;
коэффициент укорочения длины волны - 1,52; волновое сопротивление, Ом - 75 ±3;
коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,42(0,2); сопротивление связи, мОм/м - 320;
напряжение начала внутренних разрядов в изоляции, кВ - 0,9;
испытательное напряжение частотой 50 Гц изоляции, кВ - 1,9; номинальная электрическая емкость 1 м кабеля, пФ - 67.

Условия прокладки кабеля РК 75:

эксцентричность сплошной изоляции (максимальное смещение внутреннего проводника относительно продольной оси кабеля), не более - 10%;
величина монтажных изгибов: - при транспортировке - 30 мм;
- при монтаже при температуре выше 5 °С - 15 мм;
- при монтаже при температуре ниже 5 °С; - 30 мм;

Условия эксплуатации:

Максимально допустимая температура эксплуатации - 85 °С;
Минимально допустимая температура эксплуатации - -60 °С, при изгибах -30 °С;
Кабели устойчивы к воздействию:
- вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 392 м/с2;
- ударных многократных нагрузок с ускорением до 1471 м/с2;
- ударных одиночных нагрузок с ускорением до 9810 м/с2;
- линейных нагрузок с ускорением до 4905 м/с2;
- повышенного атмосферного давления до 300 кПа;
- пониженного атмосферного давления до 0,67 кПа;
- плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, при инее с последующим оттаиванием, солнечной радиации, в соляном тумане;
Минимальная наработка при температуре +85 °С, ч - 10000; 95% ресурс, ч - 15000;

Минимальный срок службы кабеля РК 75 в нормальных условиях эксплуатации - 15 лет.
