Кабель ВВГнг(А)-LS 3х1,5 Конкорд

Кабель ВВГнг(А)-LS 3х1,5 Конкорд

Кабель ВВГнг(А)-LS 3х1,5 Конкорд – силовой кабель, не распространяющий горение, с пониженным дымо- и газовыделением, с изоляцией и оболочкой из поливинилхлоридного пластиката.

Кабель предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 или 1 кВ частотой 50 Гц для прокладки с учетом объема горючей нагрузки во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях, для электропроводок в жилых и в общественных зданиях. Кабель может быть проложен в строительных конструкциях зданий и сооружений, в сухих, влажных и сырых помещениях, внутри и снаружи кирпичных или бетонных стен, за исключением прямой заделки в сырой бетон.

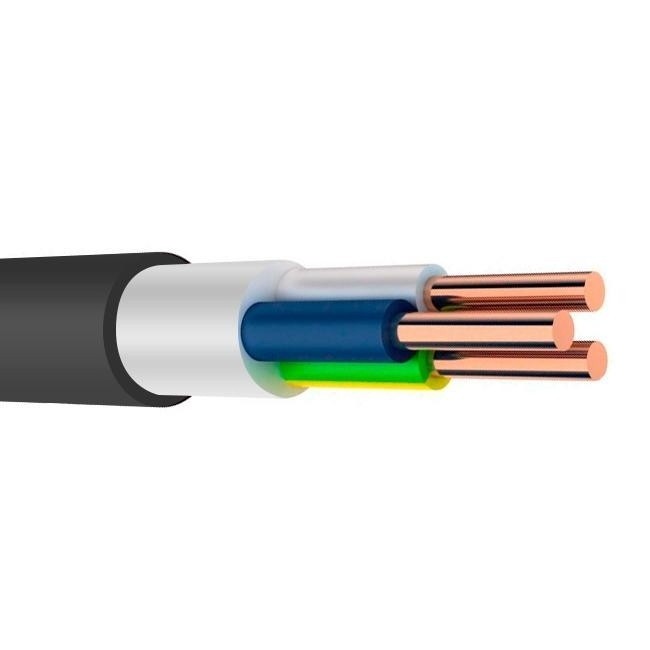

Сердечник кабеля представляет собой скрученные токопроводящие жилы, изоляция которых выполнена из поливинилхлоридного пластиката. Поверх скрученных изолированных токопроводящих жил наложен заполнитель междужильного пространства, придающий кабелю в сечении круглую форму. Заполнитель выполнен из полимерной композиции на полиолефиновой основе, не содержащей галогенов, с улучшенными свойствами по пожаробезопасности. Оболочка кабеля выполнена из поливинилхлоридной композиции пониженной пожароопасности черного цвета. Оболочка наложена поверх заполнения и плотно прилегает к нему, при этом обеспечивается свободное отделение друг от друга любых смежных элементов кабельного изделия без повреждения элементов.

Токопроводящая жила — медная, круглой формы, соответствует классам 1 и 2 по ГОСТ 22483. Жила является однопроволочной и имеет сечение 1,5 мм². Расцветка изоляции токопроводящих жил — согласно п.5.2.1.10 ГОСТ 31996.

Особенности:

• Температура эксплуатации – от - 50°С до + 50°С.
• Температура прокладки и/или перемотки без предварительного подогрева – не ниже - 15°С.
• Допустимый радиус изгиба одножильных кабелей при прокладке должен быть не менее 10Dн, где Dн — наружный диаметр кабеля;
• Вид климатического исполнения – УХЛ.
• Категория размещения – 1, 5 по ГОСТ 15150.
• Класс пожарной опасности – П1б.8.2.2.2 по ГОСТ 31565.

Длительно допустимая температура нагрева жил кабелей, допустимый нагрев жил в аварийном режиме, допустимые токи короткого замыкания – соответствуют требованиям ГОСТ 31996.

Буква «А» в обозначении кабелей указывает категорию нераспространения горения при испытаниях по ГОСТ IEC 60332-3-22. Этому типу испытаний соответствует предел распространения горения ПРГП1б по ГОСТ 31565. Отличительной особенностью кабелей исполнения «нг(А)-LS» является не распространение горения по категории «А» при прокладке в пучках (ГОСТ IEC 60332-3-22) и нормированное газо- и дымовыделение.
