Кабель Конкорд ВБбШв 5х10 ГОСТ

Кабель Конкорд ВБбШв 5х10 ГОСТ

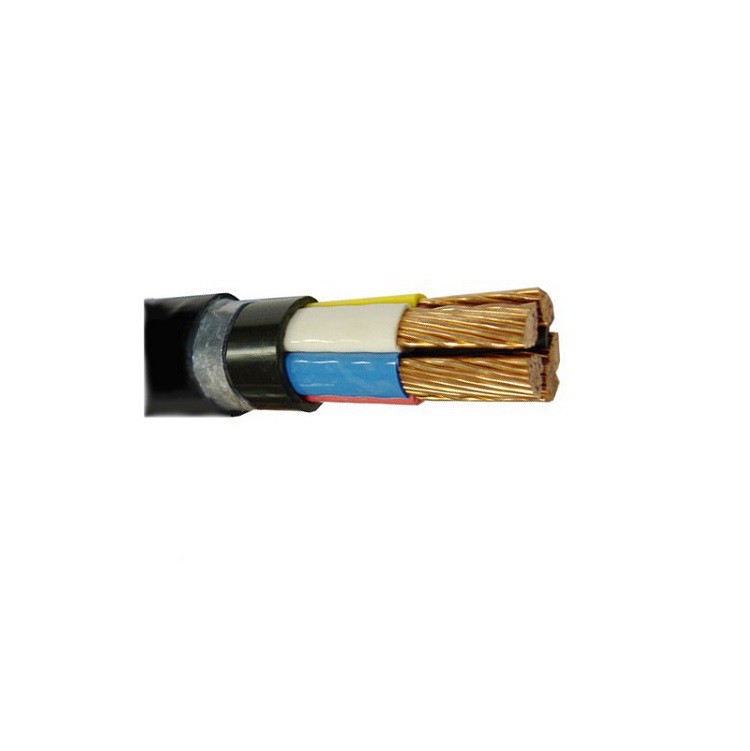

Бронированный силовой кабель ВБбШв с четырьмя жилами сечением 10 мм²

Кабели ВБбШв предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66/1 кВ частотой 50 Гц.

Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах при наличии опасности механических повреждений в процессе эксплуатации, а также в земле, туннелях, каналах, шахтах, на открытом воздухе.

ООО «Конкорд» - промышленное предприятие, специализирующееся на выпуске силовых кабелей с медной токопроводящей жилой, расположенное в г. Смоленск (РФ). История завода началась в 1991 году, когда группа энтузиастов начала мелкосерийное производство кабельно-проводниковой продукции на самостоятельно восстановленном технологическом оборудовании. У ООО "Конкорд" имеются все необходимые ресурсы, необходимые для успешного решения текущих и стратегических задач развития, быстрого и эффективного реагирования на возникающие требования рынка.

Конструкция кабеля ВБбШв 5х10 кв.мм:

1. Токопроводящая жила - медная, бывает однопроволочная или многопроволочная, обычно имеет круглую форму, первого или второго класса по ГОСТ 22483.
2. Изоляция выполнена из ПВХ - поливинилхлоридного пластиката. Изолированные жилы многожильного кабеля имеют отличительно окрашены. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной: зелено-желтой расцветкой.
3. Скрутка - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Номинальные сечения нулевых жил (меньшего сечения) и жил заземления соответствуют ГОСТ.
4. Поясная изоляция - в кабелях с защитным покровом типа БбШв сделана из ПВХ пластиката или материала изоляции, или другого равноценного материала;
5. Защитный покров - типа БбШв:
   - броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
   - защитный шланг, сделанный из ПВХ пластиката.

Применение медного силового кабеля ВБбШв 5*10:

• Силовой кабель ВБбШв 5х10 мм2 используют для передачи и распределения электрической энергии в различных аппаратах и приборах, одножильные кабели применяют в сетях постоянного напряжения.
• Для прокладки в земле, траншеях, помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках),а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
• Кабели ВБбШв не распространяют горение при одиночной прокладке.

Технические характеристики кабеля ВБбШв 5х10:

• Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
• Диапазон температур эксплуатации: от -50°С до +50°С
• Относительная влажность воздуха при температуре до +35°С: до 98%
• Прокладка и монтаж без предварительного подогрева производится при температуре не ниже: -15°С
• Минимальный радиус изгиба при прокладке:
• -кабелей одножильных марки ВБбШв - 10 наружных диаметров,
• -кабелей одножильных марки ВБбШнг - 15 наружных диаметров,
• -кабелей многожильных - 7.5 наружных диаметров.
• Номинальная частота: 50 Гц
• Испытательное переменное напряжение частотой 50 Гц:
• -на напряжение 0,66 кВ - 3 кВ
• -на напряжение 1 кВ - 3.5 кВ
• Длительно допустимая температура нагрева жил при эксплуатации: +70°С
• Строительная длина проводов для сечений основных жил:
• -1.5 - 16 мм2 - 450 м
• -25 - 70 мм2 - 300 м
• -95 мм2 и выше - 200 м
• Гарантийный срок эксплуатации: 5 лет с даты ввода в эксплуатацию;
• Срок службы: 30 лет.

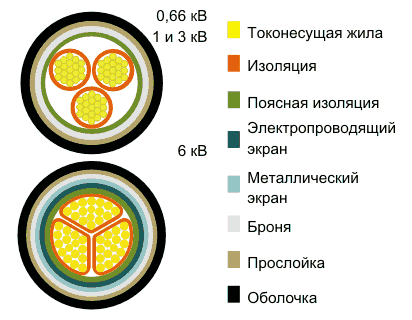

Поперечное сечение бронированного кабеля ВБбШв:
