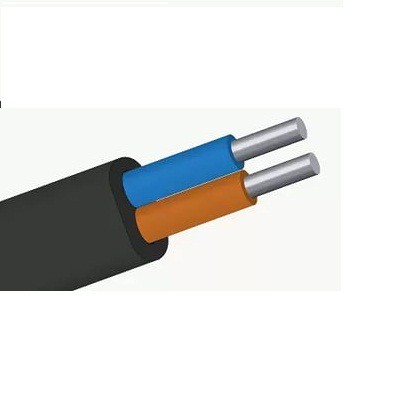

Кабель АВВГ 2х10 плоский ВКЗ ТУ

Кабель АВВГ 2х10 плоский ВКЗ ТУ

Кабель АВВГ – это кабель с монолитными алюминиевыми токопроводящими жилами, производящийся в ПВХ-изоляции и в ПВХ-оболочке. Кабель имеет плоскую форму из-за особого расположения жил.

Кабель АВВГ предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения. Кабель изготавливается для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабель предназначен для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабель АВВГ предназначен для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабель не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Кабель АВВГ применяется для прокладки:

• в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;

• для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;

• для прокладки на специальных кабельных эстакадах, по мостам и в блоках;

• для прокладки в пожароопасных помещениях;

• для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Расшифровка кабеля АВВГ:

А - Алюминиевая токопроводящая жила.
В - Изоляция жил из поливинилхлоридного пластиката.
В - Оболочка из поливинилхлоридного пластиката.
Г - Отсутствие защитных покровов.

Элементы конструкции кабеля АВВГ:

1. Алюминиевая токопроводящая жила: (количество жил: 1, 2, 3, 3+1, 4 и 5 шт)1 или 2 класса:
- одножильная сечением 2,5-625 кв. мм,
- многожильная сечением 2,5-240 кв. мм;
2. Изоляция из ПВХ пластиката, маркировка жил:
- цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая,
- цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
3. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв. мм и выше (допускается изготовление без обмотки);
4. Оболочка из ПВХ пластиката.
