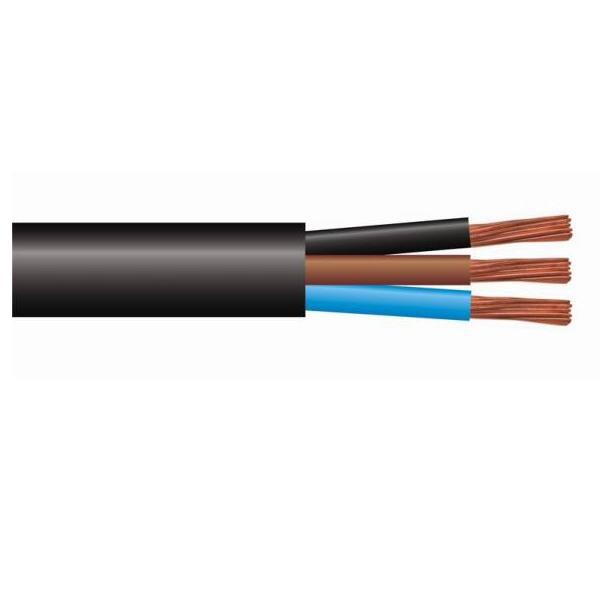

Кабель КГ-ХЛ 3х2.5 Конкорд ГОСТ

Кабель КГ-ХЛ 3х2.5 Конкорд ГОСТ

Кабель КГ-ХЛ - медный силовой кабель с морозостойкой изоляцией и резиновой оболочкой. Используется преимущественно для подключения передвижного оборудования и механизмов к сети на объектах промышленности в условиях холодного климата. Особенностью данной марки кабеля является его устойчивость к низким температурам и к изгибам при монтаже и эксплуатации.
Кабели марки КГ-ХЛ предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75°С.

Конструкция кабеля КГ-ХЛ:

1. Токопроводящая жила — медная, многопроволочная, круглой формы, не ниже 4 класса по ГОСТ 22483.
2. Разделительный слой — на основные, вспомогательные жилы, нулевую и жилу заземления наложена синтетическая плёнка. Допускается разрушение синтетической плёнки и наложение изоляции без плёнки при условии отделяемости изоляции от жилы.
3. Изоляция — из резины изоляционной. Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция жилы заземления имеет зелено-желтый цвет. Изоляция нулевой жилы имеет голубой цвет. Если нулевая жила отсутствует, голубой цвет может применяться для расцветки любой жилы кроме жилы заземления. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей.
По согласованию с потребителем допускается другая расцветка изоляции жил, отсутствие расцветки.
4. Скрутка — шаг скрутки изолированных жил не более 16 диаметров по скрутке.
5. Оболочка — из резины шланговой в холодостойком исполнении.

Технические характеристики кабеля КГ ХЛ:

1. Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20°С, соответствует ГОСТ 22483.
2. Электрическое сопротивление изоляции жил и изоляционно-защитной оболочки, пересчитанное на 1 км длины и температуру 20°С, не менее 50 МОм.
3. Кабели должны выдерживать испытательное переменное напряжение 2,5 кВ номинальной частоты 50 Гц в течение 5 мин: для многожильных кабелей без погружения в воду, а одножильных с погружением в воду. Допускается испытание одножильных кабелей напряжением на проход в соответствии с требованиями технических условий.
4. Кабели с номинальным сечением жил 6 мм и более должны быть стойкими к многократным изгибам на угол ± /2 рад при номинальном растягивающем усилии 49 Н (5,0 кгс).
5. Кабели с сечением основных жил до 4 мм включительно должны быть стойкими к многократным перегибам через систему роликов под токовой нагрузкой и выдерживать не менее 30000 циклов перегибов.
6. Кабели устойчивы к изменению температуры окружающей среды от минус 40°С до плюс 50°С.
7. Срок службы кабелей: не менее 4 лет.
