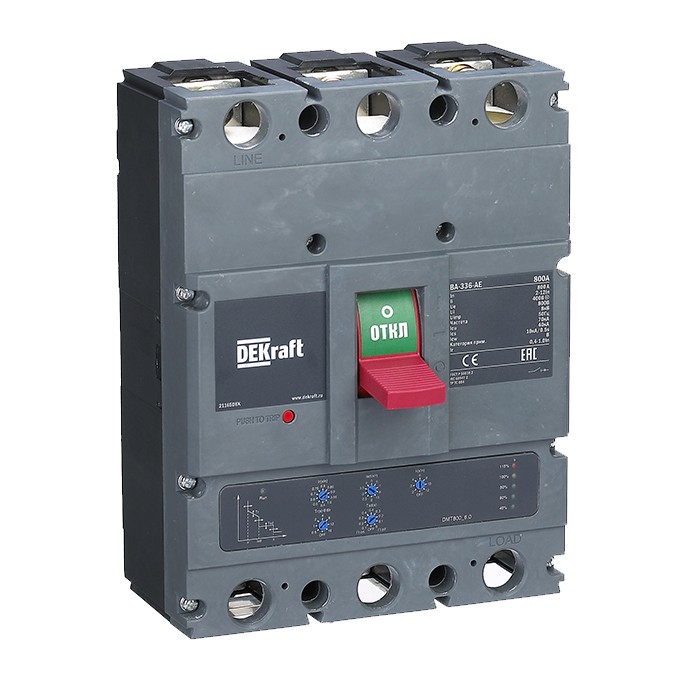

Автоматический выключатель DEKraft ВА-336 АЕ с электронным расцепителем 800А 70кА

Автоматический выключатель DEKraft ВА-336 АЕ с электронным расцепителем 800А 70кА

Автоматический выключатель DEKraft ВА-336 АЕ с электронным расцепителем 800А 70кА предназначен для использования в силовых распределительных цепях напряжением до 690В (50Гц~) для распределения электрической энергии, а также защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.

Автоматические выключатель в литом корпусе серии ВА-330 АЕ имеет регулируемый термомагнитный расцепитель с уставками 0,4*In. Производится на токи 800А с номинальным рабочим напряжением до 400В.

Принцип действия:

При возникновении в защищаемой линии перегрузки вследствие подключения к цепи чрезмерной нагрузки (большого количества оборудования, потребляющего электроэнергию), ток перегрузки заставляет биметаллическую пластину изогнуться. Она, в свою очередь, толкает рычаг, воздействующий на механизм расцепления. Подвижный контакт отходит от неподвижного, осуществляя защиту линии от перегрузки.

Когда в защищаемой линии возникает ток короткогозамыкания (КЗ), сердечник электромагнитного расцепителя втягивается и тянет за собой рычаг, который воздействует на механизм расцепления. Подвижный контакт отходит от неподвижного, защищая тем самым линию от воздействиятоков КЗ.

Преимущества автоматического выключатель DEKraft ВА-336 АЕ с электронным расцепителем 800А 70кА:

• Каждый выключатель - в индивидуальной коробке;
• Межфазные перегородки входят в комплектпоставки вместе с другим крепежом;
• Четкая маркировка основных параметров на передней панели;
• Повышенная устойчивостьк токам короткого замыкания;
• Более компактный размер;
• Усовершенствованные зажимные болты обеспечивают более высокую культуру монтажа и надежность соединения.
