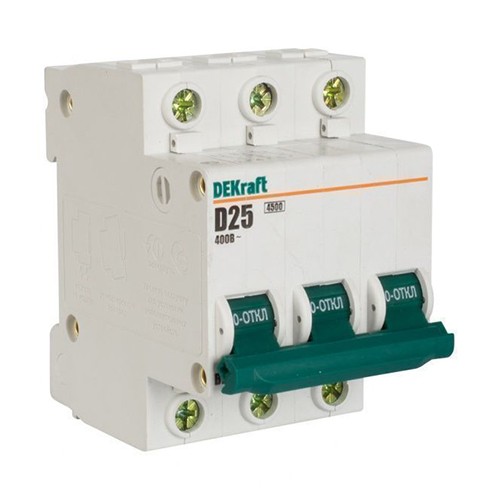

Автоматический выключатель DEKraft ВА-101 3п D 25А 4.5кА

Автоматический выключатель DEKraft ВА-101 3п D 25А 4.5кА

Автоматический выключатель DEKraft ВА-101 3п D 25А 4.5кА предназначен для применения в электрических цепях переменного тока с целью их защиты при перегрузках и токах короткого замыкания (КЗ). Также может использоваться для нечастых оперативных включения и отключений указанных цепей. Устанавливаются в вводно-распределительных устройствах, распределительных щитках (квартирных и этажных), в электрощитах общественных зданий - детских дошкольных учреждениях, учебных учреждениях, спортивных центрах, гостиницах, санаториях, ресторанах, магазинах, АЗС, административных зданиях, производственных помещениях и т.д.

Конструкция и принцип действия:

Автоматический выключатель состоит из следующих частей: механизм управления, электромагнитный и тепловой расцепителей, дугогасительная камера и т.д. Все узлы выключателя заключены в корпус, изготовленный из неподдерживающей горения пластмассы.

Когда в защищаемой линии возникает перегрузка вследствие подключения к цепи чрезмерной нагрузки (большого количества оборудования, потребляющего электроэнергию), ток перегрузки заставляет биметаллическую пластину изогнуться. Она, в свою очередь, толкает рычаг, воздействующий на механизм свободного расцепления. Подвижный контакт отходит от неподвижного, осуществляя защиту линии от перегрузки.

При возникновении в защищаемой линии тока короткого замыкания (КЗ) сердечник электромагнитного расцепителя втягивается и тянет за собой рычаг, который воздействует на механизм свободного расцепления. Подвижный контакт отходит от неподвижного, осуществляя защиту линии от токов КЗ. Собственное время срабатывания выключателя не более 0,02 сек.

Условия эксплуатации:

Температура окружающего воздуха должна быть в пределах -40 до +60°С, а ее среднесуточное значение не должно превышать +35°С. Высота места установки не должна превышать 2000 м над уровнем моря, иначе есть риск изменения технических характеристик аппарата. Воздух должен быть чистым, относительная влажность не должна превышать 50% при максимальной температуре +60°С. При более низких температурах допускается более высокая относительная влажность, например, 90% при +20°С.Окружающая среда невзрывоопасная, не содержащая газы, жидкость и пыль в концентрациях, нарушающих работу выключателей.

Преимущества ВА-101:

• Каждый автомат поставляется в защитной упаковке защищающей выключатель от попадания пыли и влаги во время транспортировки. Неповрежденная упаковка является доказательством неиспользования ранее данного автомата.
• Вместе с выключателями отгружаются наклейки для маркировки и подписей.
• На лицевой стороне автомата отображается информация по основным техническим характеристикам аппарата.
• На контактных клеммах расположены насечки для лучшего контакта с проводниками.
• При производстве автоматов используется сплошной контроль продукции. (выборочный контроль - из партии продукции выбирается несколько товаров и проверяют на соответствие качества, сплошной – вся продукция, перед упаковкой проходит ряд контрольных тестов.
• Выключатели поставляются с открытыми клеммами, что снижает срок установки выключателей в распределительном щите.

Технические характеристики:
