Кабель коаксиальный РК 75-4-15 75 Ом черный бухта 200 м Rexant

Кабель коаксиальный РК 75-4-15 75 Ом черный бухта 200 м Rexant

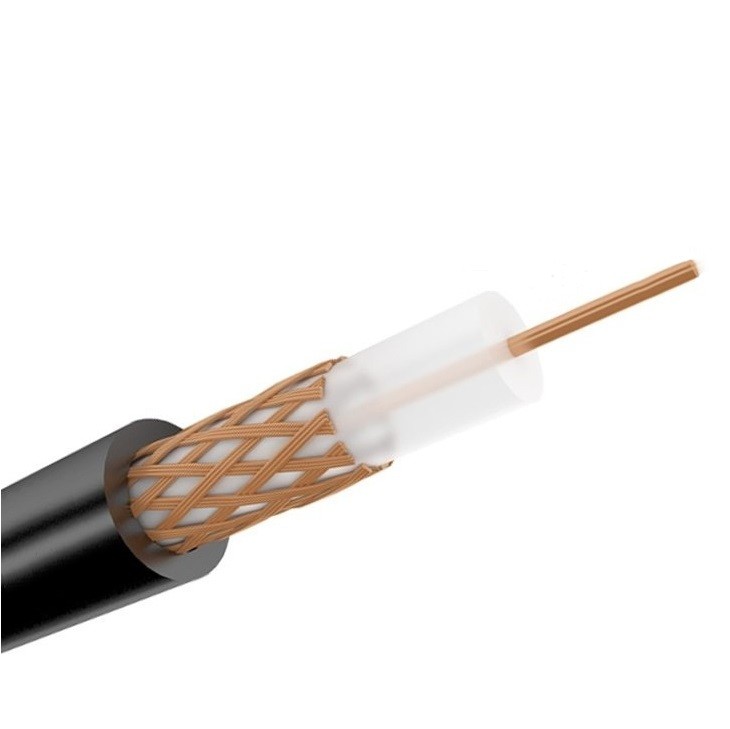

Кабель Rexant РК 75-4-15 считается самым распространенным решением для подключения телевизионных систем. Обеспечивая передачу аналоговых сигналов, этот кабель применяется для прокладки снаружи помещений в составе распределительных ТВ-сетей. Кабель РК 75-4-15 по структуре представляет собой два проводника – внутренний и внешний, расположенных соосно и разделенных изолирующим диэлектриком. Центральный проводник – однопроводная омедненная жила, окруженная изоляцией из вспененного полиэтилена. Экран, наложенный на сердечник, имеет дополнительную алюминиевую оплетку для обеспечения его электрической непрерывности. Сплошная внешняя оболочка изготовлена из полиэтилена и имеет черный цвет. Полиэтилен отлично защищает от влаги и ультрафиолета, что позволяет использовать кабель вне помещений на открытом воздухе. Номинальное волновое сопротивление данного кабеля составляет 75 Ом.
Этот кабель имеет хорошее отношение механической прочности и себестоимости, поэтому он применяется там, где мощности небольшие, а метраж велик. Применим для сигналов с диапазоном частот 5 - 1000МГц.
Диаметр кабеля d=6,8 мм.

Провод серии РК 75-4-15 расшифровывается следующим образом:

РК - радиочастотный кабель
75 - волновое сопротивление 75 Ом
4 - диаметр по изоляции
1 - кабель обычной теплостойкости со сплошной изоляцией
5 - номер разработки

Электрические характеристики:

• Плотность оплетки: 87-92%
• Диаметр внутреннего проводника: 0,72 мм
• Диаметр диэлектрика: 4,6 мм;
• Сопротивление связи: 200 мОм/м
• Температура: от -50°С до +60°С
• Температура монтажа: -15°С
