Кабель коаксиальный РК 75-4-11 75 Ом черный бухта 200 м Rexant

Кабель коаксиальный РК 75-4-11 75 Ом черный бухта 200 м Rexant

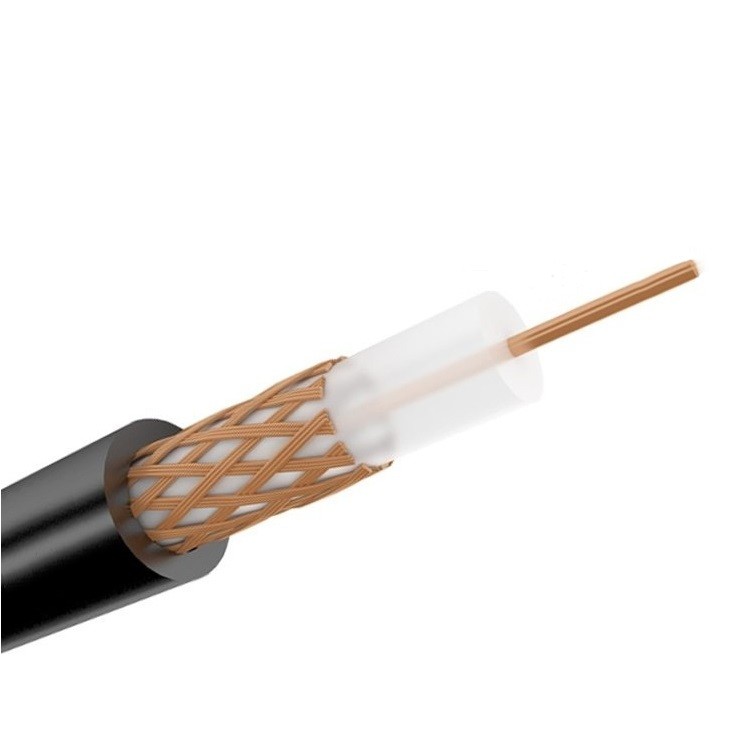

Кабель Rexant РК 75-4-11 применяется для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, а также систем видеонаблюдения. Состоит из: внутреннего проводника, изоляции, внешнего проводника и оболочки.

Провод серии РК 75-4-11 расшифровывается следующим образом:

РК - радиочастотный кабель
75 - волновое сопротивление 75 Ом
4 - диаметр по изоляции
1 - кабель обычной теплостойкости со сплошной изоляцией
1 - номер разработки

Электрические характеристики:

• Плотность оплетки: 87-92%
• Диаметр внутреннего проводника: 0,68 мм
• Диаметр диэлектрика: 4,4 мм;
• Диаметр проволоки экрана: 0,12-0,15 мм
• Сопротивление связи: 200 мОм/м
• Температура: от -50°С до +60°С
• Температура монтажа: -15°С

Условия прокладки РК 75-4-11:
эксцентричность сплошной изоляции (максимальное смещение внутреннего проводника относительно продольной оси кабеля), не более - 10%;
величина монтажных изгибов: - при транспортировке - 30 мм;
- при монтаже при температуре выше 5 °С - 15 мм;
- при монтаже при температуре ниже 5 °С; - 30 мм.

Кабели устойчивы к воздействию:
- вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 392 м/с2;
- ударных многократных нагрузок с ускорением до 1471 м/с2;
- ударных одиночных нагрузок с ускорением до 9810 м/с2;
- линейных нагрузок с ускорением до 4905 м/с2;
- повышенного атмосферного давления до 300 кПа;
- пониженного атмосферного давления до 0,67 кПа;
- плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, при инее с последующим оттаиванием, солнечной радиации, в соляном тумане;
Минимальная наработка при температуре +85 °С, ч - 10000; 95% ресурс, ч - 15000;
