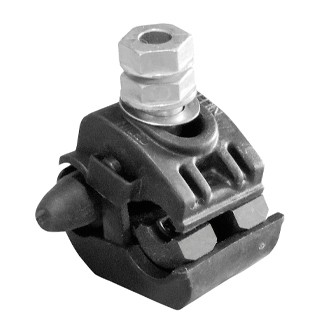

Зажим ответвительный Niled P 616R

Зажим ответвительный Niled P 616R

Зажим ответвительный для ответвления от магистрали проводов ввода в дом Р 616R применяется для соединения жил магистрали сечением 6-95 мм2 в магистрали с жилами сечением 1,5-16 мм2 для уличного освещения или ввода в дом. Для уличного освещения или ввода в дом можно также применять зажимы с раздельной затяжкой болтов Р 21. Зажим имеет две контактные пластины из луженой меди.

Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах (монтаж от -20оС, эксплуатация от -60оС). Коррозийная стойкость металлических деталей испытывается в камере соляного тумана и в камере влажного газа SO2.

Арматура фирмы Нелид специально адаптирована к Российским условиям, отличается надежностью, герметичностью, универсальностью и удобством при монтаже.

Характеристика зажима ответвительного Niled P 616R:

• Предназначены для алюминиевых или медных изолированных жил.
• Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.
• Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).
• Срывная головка выполнена из алюминиевого сплава. Зажим поставляется в раскрытом положении, что облегчает его монтаж.

Примечания: Так как в России в 90% случаев для ввода в дом применяются провода сечением 2x16 мм2, то использование зажимы P616R является наиболее целесообразным.

Особенности зажима ответвительного Niled P 616R:

• Демонтаж возможен (вторичный монтаж не допускается).
• Зажимы данного типа допускают выполнение работ на линии под напряжением.
• Срывная головка затягивается при помощи изолированного накидного гаечного ключа CL 13 Click.

Преимущества применения зажима ответвительного Niled P 616R:

• Ответвительные герметичные зажимы Niled успешно проходят испытания в соответствии с нормами EN50483 и отвечают самым строгим национальным и международным стандартам.
• Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах.
• Контактные пластины зажимов Niled имеют пирамидальную форму, благодаря этому достигается быстрый электрический контакт и исключается попадание воды в провод.
• Монтаж ответвительных зажимов фирмы Niled обеспечивает минимальную потерю механической прочности фазного и нулевого провода (в соответствии с действующими отечественными нормами и стандартом CENELEC).
• Испытания на прочность изоляции зажимов осуществляются в баке с водой в течение 1 минуты действующим значением напряжения 6 кВ.

Технические характеристики:
