Кабель КВВГнг 4х1.0 Электрокабель НН ТУ

Кабель КВВГнг 4х1.0 Электрокабель НН ТУ

Кабель с медными однопроволочными жилами, изолированными поливинилхлоридным пластикатом, скрученными между собой, в общей поливинилхлоридной оболочке не распространяющей горение (нг). Наружная оболочка кабеля повторяет форму скрученных жил.

Электротехнический кабель КВВГнг 4х1.0 предназначен для неподвижного присоединения к электрическим аппаратам с постоянным напряжением до 1000 В при температуре окружающей среды от -50 °С до +50 °С. Медные токопроводящие жилы кабеля выполняются однопроволочными. Изолированные жилы скручены. Допускается изготовление сердечника, имеющего в центре до четырех изолированных жил без скрутки.

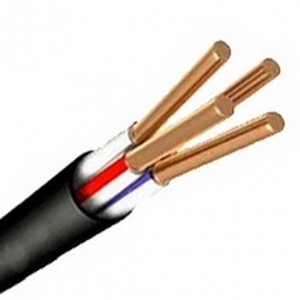

Конструкция кабеля КВВГнг 4х1.0:

1. Медная токопроводящая жила.
2. Изоляция из поливинилхлоридного пластиката. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил.
3. Оболочка из поливинилхлоридного пластиката.

• только стационарно (имеет монолитные жилы);
• группами с другими проводниками (негорючее исполнение ПВХ пластиката изоляции и оболочки):
• без механических воздействий (растягивающие силы не более 840 Н);
• с наименьшим радиусом изгиба 90 мм (6d);
• при температуре воздуха не ниже 0С;
• на высоте не более 4300 метров над уровнем моря.

Область применения:
Кабели предназначены для неподвижного присоединения к электрическим приборам , аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты 100 Гц или постоянным напряжением до 1000 В в условиях, где требуется нераспространение горения при групповой прокладке (в пучках).
Применяются для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.

Основные технические характеристики:

• Номинальное напряжение 660 В
• Испытательное напряжение переменного тока частоты 50 Гц в течении 5 мин. 2500 В
• Кабели должны эксплуатироваться в стационарном состоянии при температуре окружающей среды от минус 50С до плюс 50С, относительной влажности воздуха до 98% при температуре до 35С
• Климатическое исполнение - УХЛ категорий размещения 2-5 по ГОСТ 15150-69
• Допускается эксплуатация кабелей в высокогорных районах при высоте не более 4300 м над уровнем моря. При этом допустимая температура нагрева кабеля должна быть уменьшена из расчета 0,60С на каждые 100 м выше 1000 м над уровнем моря
• Температура, при которой производится монтаж кабелей – не ниже минус 15С (без предварительного подогрева)
• Радиус изгиба кабелей при прокладке и монтаже – не менее 6 наружных диаметров кабеля
• Длительно - допустимая температура нагрева жил при эксплуатации не должна превышать 70С
• Конструкция токопроводящей жилы: соответствует классу 1 по ГОСТ 22483-77
• Кабели не распространяют горение при групповой прокладке

Срок службы кабелей – не менее15 лет, а при прокладке в помещениях, туннелях, каналах – 25 лет
