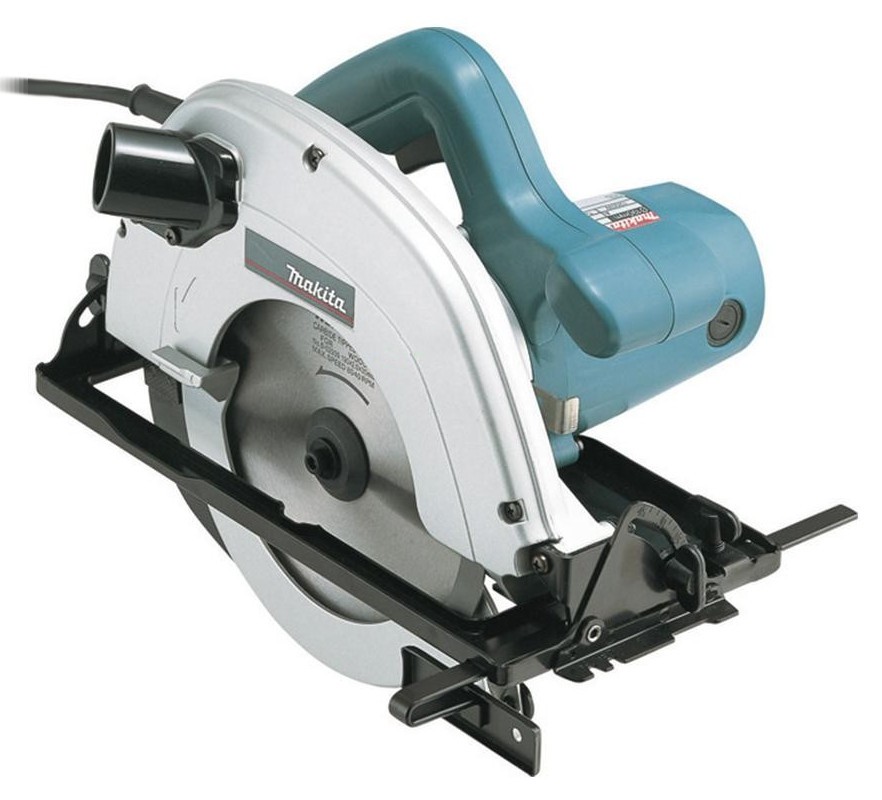

Пила дисковая Makita 5704R

Пила дисковая Makita 5704R

Дисковая пила Makita 5704R – это профессиональный инструмент, предназначенный для распиловки древесины, любых материалов из древесины (ДСП, ДВП, ламинат), для пиления алюминия и даже цементноволокнистых плит. Дисковой пилой Makita 5704R можно пилить даже сэндвич панели. Конечно же, такой большой спектр обрабатываемых материалов пила может резать при установке соответствующих дисков. Максимальный диаметр диска, который устанавливается на пилу Makita 5704R, равен 190 мм. Таким диском пила может распилить материал толщиной до 66 мм.

В основном распил всегда производится, когда опорная плита пилы располагается на материале (0 градусов), а диск расположен под углом 90 градусов к материалу. Но нередко требуется распилить заготовку под углом. Для этих целей у дисковой пилы Makita 5704R имеется возможность наклонять опорную плиту на угол от 0 до 45 гарусов. Чтобы наклонить плиту, надо открутить в передней и задней части пилы винт-барашек, установить нужный угол наклона, и обратно затянуть винт. Для удобства оператора около винта в передней части имеется шкала, которая показывает, на какой угол отклонена опорная плита. Разметка на шкале нанесена через каждые 5 градусов.

В передней части опорной подошвы перед шкалой регулировки угла наклона имеется визир (две прорези в опорной плите). Визир показывает, где пройдёт линия разреза, чтобы точнее направлять пилу. Прорезь, рядом с которой стоит отметка «0 градусов», показывает на линию разреза, при угле установке опорной плиты на угол 0 градусов. Отметка «45 градусов» указывает на линию разреза при соответствующем угле установки опорной плиты.

В задней части пилы в нижней части рукоятки предусмотрено место для хранения шестигранного ключа.

Защитный кожух, предохраняющий оператора от травм, у модели 5704R состоит из двух частей. В верхней части защитного кожуха предусмотрен канал для отвода опилок с помощью пылесоса. На переднем крае нижней части установлены ролики. При подведении пилы к обрабатываемой заготовке ролики упираются в неё, и нижняя часть кожуха отводится назад, а диск начинает пиление. Если нужно оценить состояние диска на неработающей пиле, нижнюю часть защитного кожуха можно отвести в сторону при помощи рычага.

Для удобства работы дисковая пила Makita 5704R снабжена расклинивающим ножом. Он располагается сразу за диском. Его назначение состоит в том, чтобы разводить две части разрезаемого материала в разные стороны. Это исключает возможность «закусывания» диска материалом. Для безопасности расстояние между расклинивающим ножом и кромкой зубьев пильного диска не должно превышать 5 мм, а кромка зубьев диска не должна выдаваться более чем на 5 мм за нижний край расклинивающего ножа. Для регулировки этого расстояния надо открутить винт, расположенный под верхней частью защитного кожуха шестигранным ключом, и отрегулировать зазоры. Чтобы обеспечить доступ к винту регулировки расклинивающего ножа надо установить опорную плиту в положение, когда диск не выступает из плиты, то есть пропил равен 0.

Пила включается триггерным включателем, расположенным на верхней рукоятке пилы. Включатель снабжён защитной кнопкой разблокировки. Чтобы включить пилу, сначала надо нажать на кнопку разблокировки, после этого нажать на включатель. Триггерный включатель запускает электродвигатель со скоростью 4900 оборотов в минуту. Регулировка скорости вращения не предусмотрена.

Чтобы сделать очень точные распилы или нарезать материал одинаковыми полосками можно воспользоваться направляющей линейкой (параллельным упором). Она устанавливается в передней части опорной плиты в специальные пазы и зажимается винтом-барашком.

Для более удобного обслуживания у дисковой пилы Makita 5704R предусмотрен быстрый доступ к угольным щёткам. Для замены щёток достаточно открутить шлицевой отвёрткой заглушки на корпусе электродвигателя.
