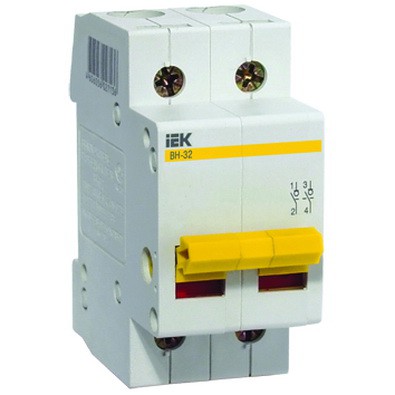

Выключатель нагрузки мини-рубильник IEK ВН-32 2Р служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.
Выключатель-разъединитель ВН-32 не имеет собственного потребления электроэнергии и является электромеханическим устройством ручного управления.
Аппарат допускает коммутацию электрических цепей при умеренных перегрузках.
Область применения ВН-32 - учетно-распределительное оборудование жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрической цепи (например, в этажных щитах вместо пакетных выключателей).
Монтаж ВН 32 производят на 35 мм монтажную DIN-рейку.
При переводе рукоятки управления из положения <выкл> в положение <вкл> происходит замыкание цепи посредством мостикового контакта.
вкл>выкл>
Торговую марку IEK знают уже более 15 лет и все эти годы она является гарантом надежности для потребителей. Продукция IEK обладает уникальным сочетанием успешного электротехнического бренда: высокое качество, долговечность, оптимальная и оправданная цена, широкий ассортимент и лаконичный дизайн. Диф.автоматы– одна из самых востребованных групп бренда.
Конструктивное устройство ВН-32 имеет принципиальные отличия от модульных автоматических выключателей: в основе контактной группы у ВН-32 – мостиковый контакт. То есть, двойной разрыв. А хорошие коммутационные свойства, пониженные потери и надежность коммутации обеспечивается серебросодержащими композитными контактными группами.
Кроме надежности изделия, разработчики компании не заыли о конечных потребителях ВН-32 проектировщиках и мон тажниках щитового оборудования. Конструкция элементов подключения клеммных зажимов ВН-32 позволяет присоединять проводники и шины соединительные типа PIN к нижнему зажиму, а вилочный клеммник или шину соединительную типа FORK – под шляпку винта. В результате появляется возможность подключить к одной клемме до трех проводников.
Соответствуют стандартам | ГОСТ Р 50030.3-99, ТУ 02 АГИЕ.642416.020 |
Номинальное напряжение частотой 50 Гц, В | 230/400 |
Номинальный рабочий ток Iе, А | 25 |
Номинальный кратковременно допустимый ток при t=1 с | 15 Iе |
Категория применения | АС 22 В |
Число полюсов | 2 |
Условия эксплуатации | УХЛ4 |
Степень защиты выключателя | IP20 |
Электрическая износостойкость, циклов В-О, не менее | 10000 |
Механическая износостойкость, циклов В-О, не менее | 20000 |
Максимальное сечение присоединяемых проводов, мм2 | 35 |
Наличие драгоценных металлов (серебро), г/полюс | 1,2 |
Масса 1 полюса, не более, кг | 0,13 |
Диапазон рабочих температур, °С | -40 +50 |
Прочие | ||
Производитель | IEK | |
Способ монтажа | DIN-рейка | |
Частота | 50 Гц | |
Цвет | Белый | |
Тип управления | Ручное | |
Тип срабатывания автомата | C | |
Тип | Выключатель нагрузки | |
Температура эксплуатации | от -40 до +50 C | |
Степень защиты | IP20 | |
Охлаждение | Естесственное | |
Вес брутто | 0,15 кг | |
Номинальный ток | 25 А | |
Номинальное напряжение | 230-400 В | |
Механическая износостойкость | 20000 циклов | |
Материал корпуса | Пластик | |
Количество модулей | 2 | |
Количество в упаковке (штук) | 1 шт | |
Индикация | Да | |
Защитные шторки | Да | |
Электрическая износостойкость | 10000 циклов |
