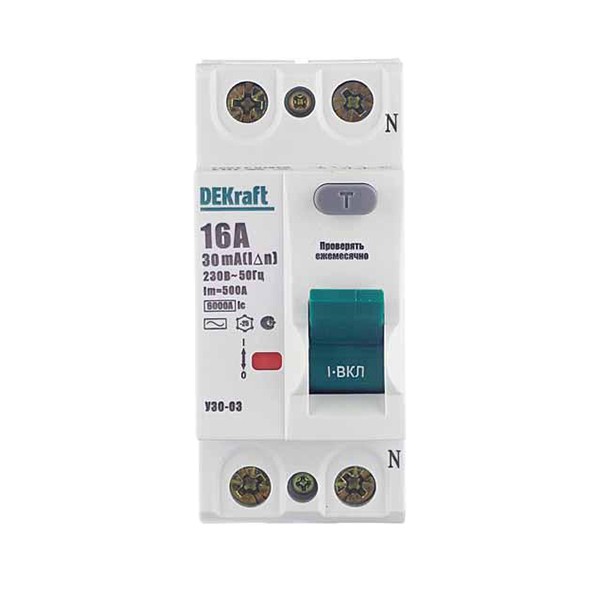

Выключатель дифференциального тока DEKraft УЗО-03 2п 16А 30мА тип AC 6кА (также называемые ВДТ - автоматическими Выключателями Дифференциального Тока без защиты от сверхтоков) применяются для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Они также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока.
В силу того, что УЗО не обеспечивают защиту от перегрузки и токов короткого замыкания, оно используется исключительно в сочетании с автоматическим выключателем (предохранителем). Автоматический выключатель и УЗО устанавливаются последовательно, при этом номинальный ток УЗО должен быть на одну ступень выше - т.е. 20А при установке последовательно с автоматом на 16А, 32А при установке с автоматом на 25А.
Принцип действия УЗО состоит в том, что аппарат сравнивает ток, уходящий в цепь, с током, из цепи возвращающимся. Токи нагрузки создают в сердечнике УЗО встречно направленные магнитные потоки. Как тольков цепи возникает утечка тока на землю (в частности, при прикосновении человека к токоведущим частям), баланс магнитных потоков нарушается. Во вторичной обмотке дифференциального трансформатора внутри УЗО появляется трансформированный дифференциальный ток. И если этот ток превышает значение уставки электромагнитной защелки (10, 30, 100, 300 мА), она срабатывает и с помощью рычага размыкает механизм свободного расцепления, отключая цепь.
Соответствие стандартам ГОСТ Р | ГОСТ Р 51326.1-99 (МЭК 61008-1-96), ГОСТ Р 51326.2.1-99 (МЭК 61008-2-1-90), ГОСТ Р 51329-99 (МЭК 61543-95) |
Число полюсов, P | 2 |
Номинальное напряжение изоляции Ui, В | 500 |
Номинальное рабочее напряжение Ue, В | 230/400 |
Номинальная частота сети переменного тока | 50 (60) Гц |
Номинальный ток нагрузки In, А | 16 |
Номинальный отключающий дифференциальный ток (уставка) IΔn, mA | 30 |
Номинальный неотключающий дифференциальный ток IΔn, mA | 0.5 IΔn (5, 15, 50, 150) |
Номинальная включающая и отключающая способность Im, А | Для моделей 10-40А - 500А; 63, 80, 100А - 10-40In |
Номинальный условный ток короткого замыкания (КЗ) Inc, А | 6 000 |
Время отключения (срабатывания) при IΔn, мс / при 5 IΔn, мс | ≤ 100 / ≤ 40 |
Тип дифференциального расцепителя | AC |
Тип устройства | Электромеханическое |
Механическая износостойкость, циклов В-О, не менее | 2 000 |
Коммутационная износостойкость, циклов В-О, не менее | 1 000 |
Сечение подключаемого провода, мм2 | 25 (<63А), 35(> 63А) |
Степень защиты | IP20 открытый аппарат / IP40 аппарат в корпусе |
Рабочая температура | От -25 до +60 °C |
Номинальное усилие затяжки клеммных зажимов, Н·м | 2,0 |
Предельное усилие затяжки клеммных зажимов, Н·м | 4,5 |
Тропическое исполнение | Степень 2 |
Прочие | ||
Производитель | DEKraft | |
Сечение подключаемого кабеля | 25 мм2 | |
Частота | 50-60 Гц | |
Тип тока | Переменный | |
Тип срабатывания автомата | АС | |
Тип | Дифференцированный модуль | |
Температура эксплуатации | от -25 до +60 C | |
Степень защиты | IP20 | |
Способ монтажа | DIN-рейка | |
Серия | УЗО-03 | |
Вес брутто | 0,202 кг | |
Объекты применения | Для стиральной машинки / Для компрессоров / Для электродвигателя / Для насоса | |
Номинальный ток | 16 А | |
Номинальное напряжение | 230-400 В | |
Механическая износостойкость | 2000 циклов | |
Место применения | Для квартиры / Для дома / Для офиса | |
Количество полюсов | 2 | |
Количество модулей | 2 | |
Вид | Модульный | |
Коммутационная износостойкость | 1000 циклов | |
Отключающая способность | 6 кА |
