IEK
Артикул: 011897
Характеристики:
Производитель
IEK
Способ монтажа
DIN-рейка
Частота
50 Гц
Цвет
Белый
Тип срабатывания автомата
АС
Тип
Автоматический выключатель
Температура эксплуатации
от -25 до +40 C
Описание товара

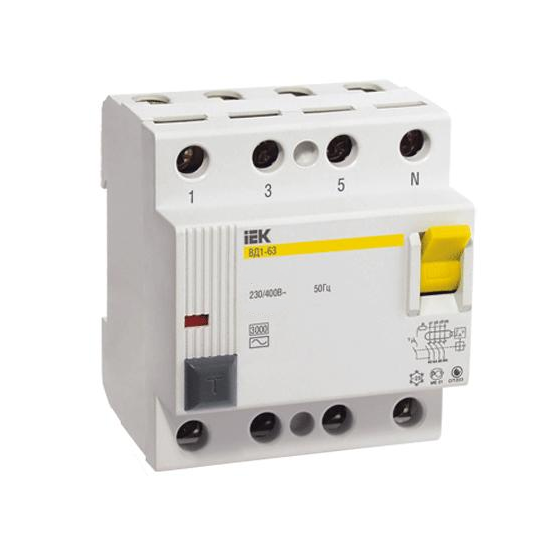

Автоматический выключатель УЗО IEK ВД1-63 4Р 80А 300мА

Автоматический выключатель УЗО IEK ВД1-63 – электромеханическое устройство, не имеющее собственного потребления электроэнергии. Он сохраняет работоспособность, т. е. осуществляет защиту от электропоражений и возгораний при любых колебаниях напряжения в сети и даже при обрыве нулевого рабочего проводника. Предусмотрено двух- и четырехполюсное исполнение. Монтаж производят на 35 мм монтажную DIN- рейку.

Выключатель дифференциальный ВД 1-63 (УЗО) предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции (уставка – 10 мА, 30 мА, 100 мА). Единственная защита человека от поражения электрическим током при прямом однофазном прикосновении к токоведущим частям электроустановки. Выключатели с уставкой срабатывания 300 мА и 500 мА предназначены для предотвращения возгорания и пожаров вследствие протекания токов утечки на землю. При использовании выключателя ВД1-63 необходимо последовательно с ним включать автоматический выключатель ВА 47-29 или ВА 47- 100 (аналогичного или меньшего номинала), так как функционально выключатель ВД 1-63 не предусматривает защиты от сверхтока (короткого замыкания и перегрузки).

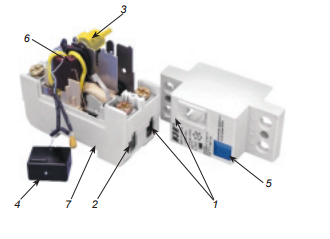

1. Корпус из термостойкой ABS-пластмассы.

2. Присоединительные зажимы с насечкой для надежной фиксации внешних проводников.

3. Механизм управления.

4. Электромеханический расцепитель.

5. Кнопка “Тест”.

6. Датчик-трансформатор.

7. Посадочное место на 35-мм монтажную DIN- рейку.

Технические характеристики:

Соответствуют стандартамГОСТ Р 51326.1-99, ТУ 3421-033-18461115-02
Номинальное напряжение частотой 50 Гц, В230/400
Номинальный ток In, А80
Номинальный отключающий дифференциальный ток IDn,мА300
Номинальный условный дифференциальный ток короткого замыкания IDс, А4500
Рабочая характеристика при наличии дифференциального токаАС
Время отключения при номинальном дифференциальном токе, мс40
Число полюсов4
Условия эксплуатацииУХЛ4
Степень защиты выключателяIP 20
Электрическая износостойкость, циклов В-О, не менее4000
Механическая износостойкость, циклов В-О, не менее10000
Максимальное сечение присоединяемых проводов, мм235
Наличие драгоценных металлов (серебро), г/полюс0,6-2,0
Масса, кг0,4
Диапазон рабочих температур, °С-25 - +40

Механизм действия:

При протекании по силовым проводам тока нагрузки, в магнитопроводе дифференциального трансформатора датчика-трансформатора создаются равные, противоположно направленные и взаимно компенсирующие друг друга магнитные потоки. Во вторичной обмотке трансформатора напряжения нет, якорь расцепителя притянут магнитом, механизм управления взведен. При появлении дифференциального тока (тока утечки) на заземленные элементы через поврежденную изоляцию токоведущих частей или через тело прикоснувшегося человека, равенство магнитных потоков в магнитопроводе датчика нарушается. Если значение дифференциального тока окажется достаточным для создания (с помощью катушки расцепителя) магнитного потока в ярме, который уравновесит удерживающий поток «блокирующего» магнита (уставка срабатывания In), возвратная пружина оторвет якорь от ярма и через подвижный шток ударит по поворотному элементу. Произойдет сброс механизма управления, выключатель отключится даже если оператор удерживает рукоятку управления во взведенном положении.

Преимущества автоматических выключателей УЗО IEK ВД1-63 :

    • Электромеханическая схема без электронных компонентов.
    • Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
    • Независимый индикатор положения контактов.
    • Широкий диапазон рабочих температур от –25 °С до +40 °С.
    • Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
    • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
    • Наличие кнопки "Тест" для проверки работоспособности устройства и правильности подключения.
    • Быстрый монтаж с помощью защелки с двойным фиксированным положением.
    • Условный ток короткого замыкания 4,5кА.
    Характеристики:
    Прочие
    Производитель IEK
    Способ монтажа DIN-рейка
    Частота 50 Гц
    Цвет Белый
    Тип срабатывания автомата АС
    Тип Автоматический выключатель
    Температура эксплуатации от -25 до +40 C
    Степень защиты IP20
    Охлаждение Естесственное
    Вес брутто 0,1 кг
    Номинальный ток 80 А
    Номинальное напряжение 230-400 В
    Механическая износостойкость 10000 циклов
    Материал корпуса Пластик
    Количество модулей 4
    Количество в упаковке (штук) 1 шт
    Индикация Да
    Электрическая износостойкость 4000 циклов
