Описание товара

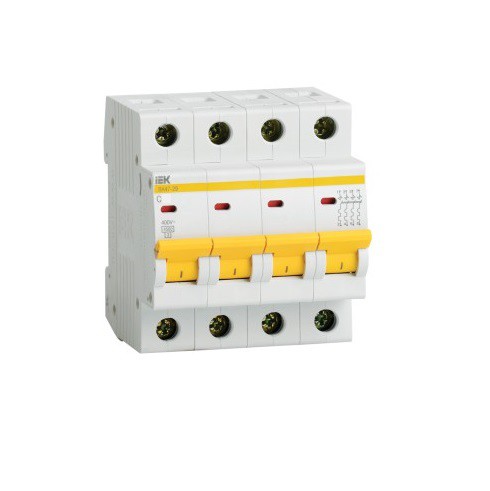

Автоматический выключатель IEK ВА47-29 4Р 32А С
Автоматические выключатели IEK ВА47-29 – электрические коммутационные аппараты, снабженные двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Это современное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей.
Автоматические выключатели ВА 47-29 предназначены для защиты от перегрузки и токов короткого замыкания
электрических цепей с единичными и групповыми потребителями электрической энергии. Выключатели имеют три типа характеристики срабатывания от тока короткого замыкания и различные области применения:
- бытовые цепи, выполненные алюминиевыми проводами – выключатели с характеристикой В;
- бытовые цепи, выполненные медными проводами - выключатели с характеристикой В или C;
- нагрузки производственного характера с электродвигателями и пуско-регулирующими аппаратами люминисцентных ламп – выключатели с характеристикой С или D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Все изделия соответствуют ГОСТ Р 50345-99 и изготавливаются по ТУ 2000 АГИЕ.641.235.003.
При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.
Технические характеристики:
| Соответствуют стандартам | ГОСТ Р 50345-2010, ТУ 2000 АГИЕ.641.235.003 |
| Номинальное напряжение частотой 50 Гц, В | 400 |
| Номинальный ток In, А | 32 |
| Номинальная отключающая способность, А | 4 500 |
| Напряжение постоянного тока, В/полюс | 48 |
| Характеристики срабатывания электромагнитного расцепителя | С |
| Число полюсов | 4 |
| Условия эксплуатации | УХЛ4 |
| Степень защиты выключателя | IP 20 |
| Электрическая износостойкость, циклов В-О, не менее | 6 000 |
| Механическая износостойкость, циклов В-О, не менее | 20 000 |
| Максимальное сечение присоединяемых проводов, мм2 | 25 |
| Наличие драгоценных металлов (серебро), г/полюс | 0,3-0,5 |
| Масса 1 полюса, кг | 0,1 |
| Диапазон рабочих температур, °С | -40 - +50 |
| Индикатор положения контактов (на лицевой панели) | есть |
Возможность присоединения к контактным зажимам соединительных шин | PIN (штырь), FORK (вилка) |
Преимущества автоматических выключателей IEK ВА47-29:
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- контакт состояния КС47;
- контакт состояния КСВ47;
- расцепитель минимального напряжения РММ47;
- расцепитель независимый РН47.
- Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
- Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
- Наличие индикатора положения контактов.
- Широкий диапазон рабочих температур от –40 до +50 °С.
- Новый эргономичный дизайн рукоятки включения/выключения.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
