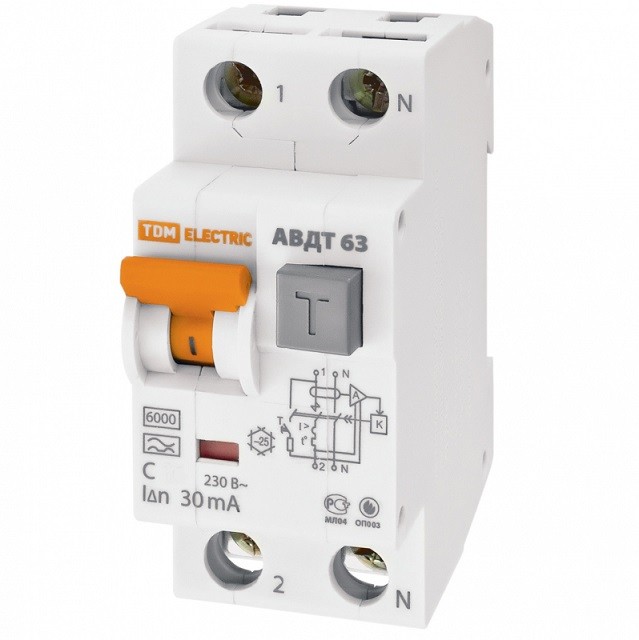

Автоматический выключатель дифференциального тока TDM АВДТ 63 SQ0202-0002 C16 30 мА

Автоматический выключатель дифференциального тока TDM АВДТ 63 SQ0202-0002 C16 30 мА

Автоматический выключатель дифференциального тока TDM АВДТ 63 SQ0202-0002 C16 предназначен для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуется для групповых линий, питаюхих розетки наружной утсановки, розеточных групп ванных и душевых помещений, цепей освещения подвалови гаражей.

Дифференциальные автоматы класса А защищают как от синусоидальных, так и пульсирующих дифференциальных токов. Они возникают в цепи, где есть электронная техника – компьютеры, телевизоры, DVD-плееры – т.к. эти приборы обладают импульсными источниками питания.

Кривая С– ток вцепи в 5-10 раз больше номинального. Используют в современном жилом строительстве и в офисных сетях.

Назначение:

• Электрооборудование жилых и офисных зданий.
• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях или перегрузке.
• Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

Корпус выключателя выполнен из высококачественного негорючего пластика, устойчивого к механическим повреждениям, что гарантирует надежную работу на всем протяжении срока службы изделия. Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию. Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.В фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка.

Конструкция автоматического выключателя TDM АВДТ 63:

• Аппарат АВДТ 63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
• Аппарат занимает два стандартных модуля в щитке (36мм).
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).
• Аппарат имеет повышенную помехозащищенность.
• В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты.

Преимущества автоматических выключателей TDM АВДТ 63:

• Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
• Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
• Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
• Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже
