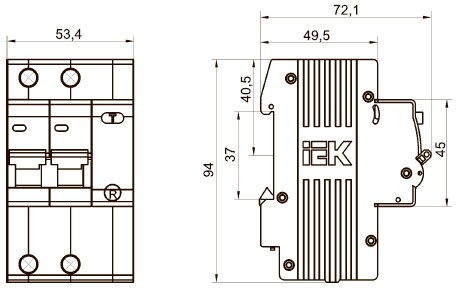

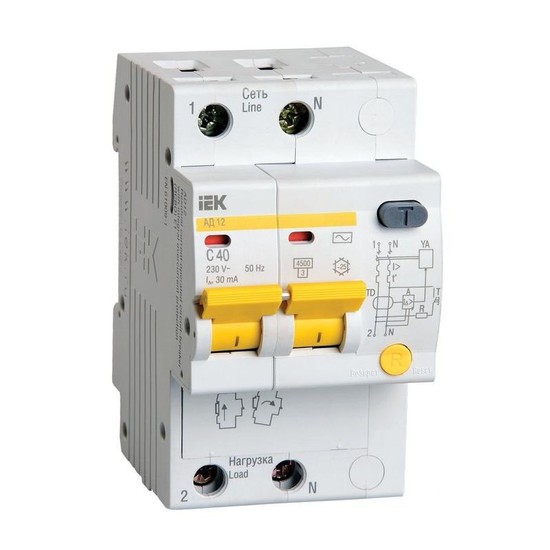

• Встроенная защита от импульсных (грозовых перенапряжений) – варистор класса D.
• Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Широкий диапазон рабочих температур от –25 °С до +50 °С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Наличие кнопки ВОЗВРАТ для индикации срабатывания от дифференциального тока.
• Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.
Принцип действия:
При установке рукоятки управления автоматического выключателя в положение «ВКЛ» на электронный модуль поступает напряжение питания. В нормальном режиме работы, при отсутствии дифференциального тока (тока утечки), в силовой цепи по проводникам, проходящим сквозь окно магнитопровода трансформатора тока и являющимися его первичной обмоткой, протекает рабочий ток нагрузки. Равные токи во встречно включенных обмотках наводят в магнитном сердечнике трансформатора тока равные, но векторно противоположно направленные магнитные потоки. Результирующий магнитный поток равен нулю и ток во вторичной обмотке дифференциального трансформатора так же равен нулю.
При прикосновении человека к открытым токопроводящим частям или к корпусу электроприемника, на который произошел пробой изоляции, по фазному проводнику кроме тока нагрузки протекает дополнительный ток –ток утечки, являю щийся для трансформатора тока дифференциальным (разностным). Если этот ток превышает значение уставки порогового устройства, последнее подает ток от источника питания на катушку электромагнита сброса, который сдергивает защелку механизма независимого расцепления выключателя и электрическая цепь размыкается. При этом кнопка «Возврат» выступает из лицевой панели. Для повторного включения дифавтомата необходимо нажать эту кнопку до фиксации и взвести рукоятку автоматического выключателя.
Для осуществления периодического контроля исправности дифавтомата в электронный модуль встроена цепь тестирования. При нажатии кнопки «Тест» искусственно создается отключающий дифференциальный ток. Немедленное срабатывание дифавтомата означает исправность всех его элементов.
