Кабель ТППэпЗ 10х2х0.5 Сарансккабель ГОСТ

Кабель ТППэпЗ 10х2х0.5 Сарансккабель ГОСТ

Кабель связи тип ТППэпЗ - с полиэтиленовой изоляцией жил, с экраном из алюмополимерной ленты, в полиэтиленовой оболочке с гидрофобным заполнением.

Кабель предназначен для эксплуатации в местных первичных сетях связи и коммуникационных линиях с номинальным напряжением дистанционного питания до 145 В переменного тока частотой 50 Гц или напряжением до 200 В постоянного тока.
Для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи в условиях повышенной влажности. Кабели применяют в условиях, не характеризующихся повышенным внешним электромагнитным влиянием. При прокладке, монтаже и эксплуатации кабелей не допускается попадание влаги или почвенных электролитов под оболочку кабеля через его концы. Подача внутрь сердечника или нанесение на наружную поверхность кабелей веществ, вредно воздействующих на его изоляцию и оболочку, не допускается.

Маркировка кабеля ТППэп:

Т - Телефонный
П - Изоляция из полиэтилена
П - Оболочка из полиэтилена
эп - Экран из алюмополимерной ленты
З - Гидрофобный заполнитель

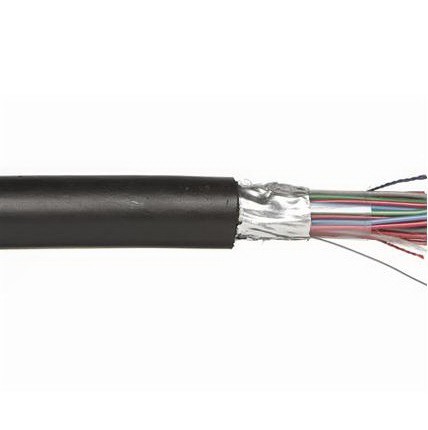

Элементы конструкции кабеля ТППэпЗ :

• токопроводящая жила - медная мягкая проволока.
• изоляция жил - полиэтилен (ПЭ), сплошная
• изолированные жилы, резко отличающиеся по цвету, скручены в пару. Все пары в элементарном пучке имеют индивидуальную расцветку.
• сердечник кабеля состоит из элементарных пучков. Скрепляющая обмотка пучков и сердечника - синтетическая нить или лента индивидуального цвета для каждого пучка.
• свободное пространство между жилами в сердечнике заполнено гидрофобным заполнителем
• поясная изоляция - синтетическая лента (ПЭ), наложенная продольно или спирально. Поверх поясной изоляции положен слой гидрофобного заполнителя или водоблокирующей ленты
• экран - алюмополиэтиленовая лента, наложенная продольно или спирально. Под экраном продольно проложена медная луженая проволока
• оболочка - ПЭ светостабилизированный

Технические характеристики ТППэпЗ 10х2х0.5:

• Климатическое исполнение УХЛ категорий размещения 1, 2 по ГОСТ 15150, а также климатическое исполнение Т
• Диапазон температур эксплуатации : + 50°С до- 50°С
• Относительная влажность воздуха при температуре до +35°С: 98%
• Прокладка и монтаж кабелей производится при температуре воздуха: от минус 10 до плюс 50°С
• Растягивающая нагрузка кабелей при прокладке должна быть не более 50 Н/мм² общего сечения токопроводящих жил
• Допустимый радиус изгиба кабелей: не менее 10 диаметров по пластмассовой оболочке
• Минимальный срок службы: 25 лет
