Провод СИП-4 2х16 Nexans ТУ

Провод СИП-4 2х16 Nexans ТУ

СИП-4 – провод самонесущий изолированный без несущего элемента. Провод имеет алюминиевые токопроводящие жилы с изоляцией из светостабилизированного сшитого полиэтилена. Провод СИП-4 предназначен для ответвлений от воздушных линий электропередачи к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха II и III по ГОСТ 15150–69, в том числе на побережьях морей, солёных озёр, в промышленных районах и районах засоленных песков. При прокладке допустимый радиус изгиба 7,5 диаметра провода.

Условия эксплуатации и монтажа провода СИП-4:

• рабочая температура от -50 до +50 °С;

• температура прокладки не ниже -20 °С;

• допустимая температура нагрева токопроводящих жил, °С:

- в нормальном режиме работы - 70;
- в режиме перегрузки (до 8 часов в сутки) - 80;

• короткое замыкание с протеканием тока КЗ до 5 секунд - 135;

• разрывная прочность фазного провода, кН, не менее:

- при сечении троса 25 мм2 - 4,1;
- при сечении троса 50 мм2 - 7,3;
- при сечении троса 95 мм2 - 13,7.

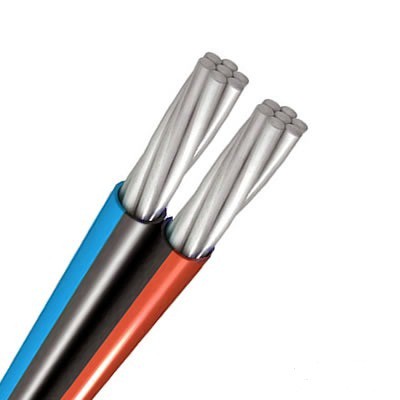

Конструкция провода СИП-4:

1. Токопроводящая жила – алюминиевая многопроволочная, круглой формы.

2. Изоляция - из композиции светостабилизированного сшитого ПЭ.

3. Скрутка – изолированные жилы скручены между собой. Направление скрутки – правое. Шаг скрутки не более 450 мм.
