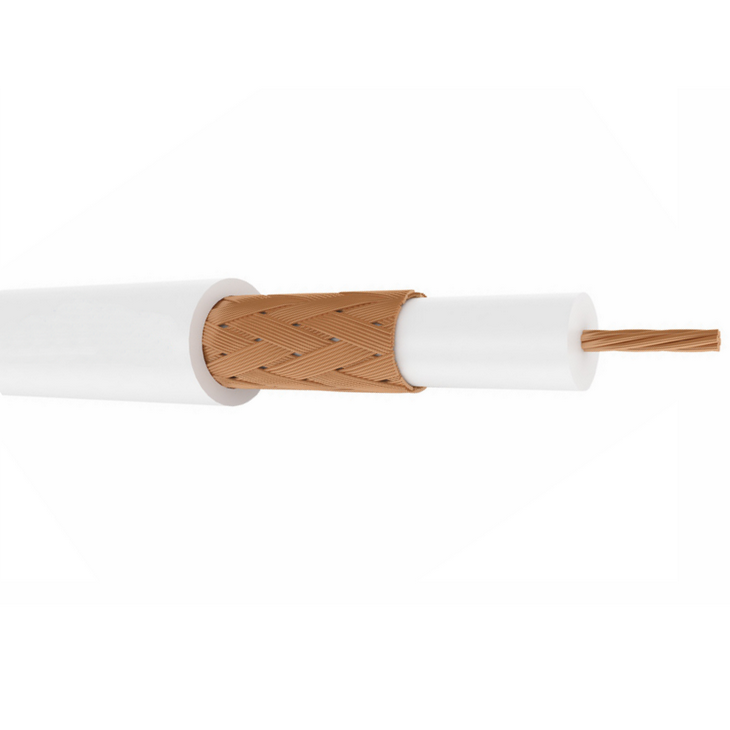

РК 75-3-32Ф - кабель с однопроволочным внутренним проводником и внешним проводником в виде оплетки из медных проволок. Изоляция выполнена из пористого полиэтилена, полученного методом физического вспенивания, оболочка из ПВХ пластиката белого цвета.
Предназначен для изготовления армированных соединительных шнуров для видеоаппаратуры, комплектов кабелей для телевизионных приемников, телевизионных удлинителей, а также для антенных телеспусков и телевизионной проводки внутри жилых и подсобных помещений.

Расшифровка кабеля РК: РК — радиочастотный коаксиальный кабель, первая цифра указывает на волновое сопротивление, вторая цифра означает диаметр изоляции кабеля, третья цифра — группа изоляции и категория теплостойкости, а также порядковый номер разработки.

Кабель РК состоит из нескольких частей:

1. Внутренний медный проводник;
2.Изоляционный слой, чаще всего изготовленный из фторопласта, ПВХ или полиэтиленовых волокон;
3.Внешний проводник (оплетка из экранирующего материала);
4.Слой- оболочка из резины либо ПВХ.

Электрические характеристики:

электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, ТОм, не менее - 5;
коэффициент укорочения длины волны - 1,52; волновое сопротивление, Ом - 75 ±3;
коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,42(0,2); сопротивление связи, мОм/м - 320;
напряжение начала внутренних разрядов в изоляции, кВ - 0,9;
испытательное напряжение частотой 50 Гц изоляции, кВ - 1,9; номинальная электрическая емкость 1 м кабеля, пФ - 67.

Условия прокладки кабеля РК 75:

эксцентричность сплошной изоляции (максимальное смещение внутреннего проводника относительно продольной оси кабеля), не более - 10%;
величина монтажных изгибов: - при транспортировке - 30 мм;
- при монтаже при температуре выше 5 °С - 15 мм;
- при монтаже при температуре ниже 5 °С; - 30 мм;

Условия эксплуатации:

Максимально допустимая температура эксплуатации - 85 °С;
Минимально допустимая температура эксплуатации - -60 °С, при изгибах -30 °С;
Кабели устойчивы к воздействию:
- вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 392 м/с2;
- ударных многократных нагрузок с ускорением до 1471 м/с2;
- ударных одиночных нагрузок с ускорением до 9810 м/с2;
- линейных нагрузок с ускорением до 4905 м/с2;
- повышенного атмосферного давления до 300 кПа;
- пониженного атмосферного давления до 0,67 кПа;
- плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, при инее с последующим оттаиванием, солнечной радиации, в соляном тумане;
Минимальная наработка при температуре +85 °С, ч - 10000; 95% ресурс, ч - 15000;

Минимальный срок службы кабеля РК 75 в нормальных условиях эксплуатации - 15 лет.
