Кабель коаксиальный РК 75-2-11АИ 75 Ом черный бухта 400 м Rexant

Кабель коаксиальный РК 75-2-11АИ 75 Ом черный бухта 400 м Rexant

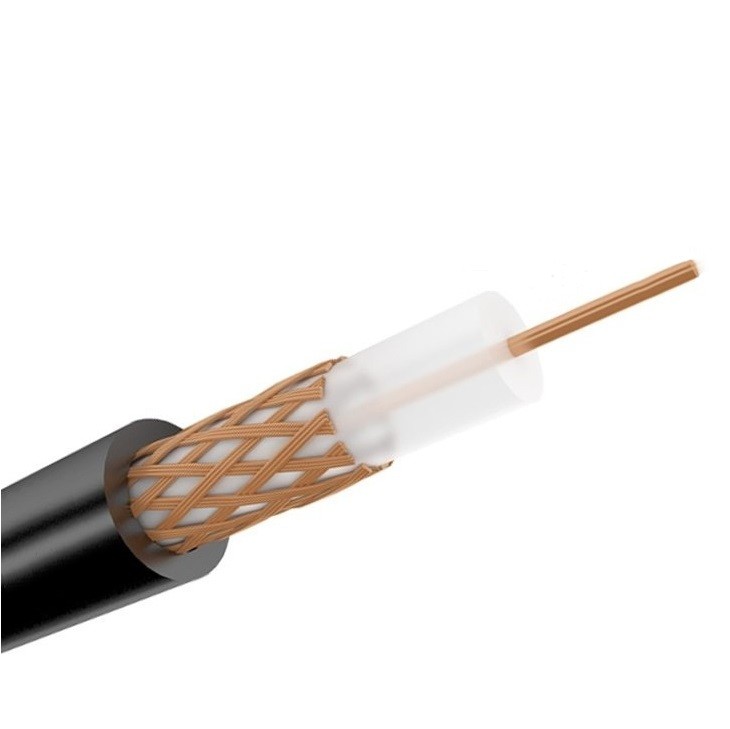

Кабель Rexant РК 75-2-11АИ применяется для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, а также систем видеонаблюдения. Состоит из: внутреннего проводника, изоляции, внешнего проводника и оболочки.

Провод серии РК 75-2-11 АИ расшифровывается следующим образом:

• Р - Радиочастотный
• К - Кабель
• 75 - Волновое сопротивление
• 2 - диаметр по изоляции
• 1 - кабель обычной теплостойкости со сплошной изоляцией
• 1 - номер разработки
• АИ - для индивидуальных телевизионных антенн

Электрические характеристики:

• электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, ТОм, не менее - 5;
• коэффициент укорочения длины волны - 1,52; волновое сопротивление, Ом - 75 ±3;
• коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,42(0,2); сопротивление связи, мОм/м - 320;
• напряжение начала внутренних разрядов в изоляции, кВ - 0,9;
• испытательное напряжение частотой 50 Гц изоляции, кВ - 1,9; номинальная электрическая емкость 1 м кабеля, пФ - 67
• Максимально допустимая температура эксплуатации: + 85 °С;
• Минимально допустимая температура эксплуатации: - 60 °С, при изгибах -30 °С

Условия прокладки РК 75-2-11АИ:
эксцентричность сплошной изоляции (максимальное смещение внутреннего проводника относительно продольной оси кабеля), не более - 10%;
величина монтажных изгибов: - при транспортировке - 30 мм;
- при монтаже при температуре выше 5 °С - 15 мм;
- при монтаже при температуре ниже 5 °С; - 30 мм.

Кабели устойчивы к воздействию:
- вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 392 м/с2;
- ударных многократных нагрузок с ускорением до 1471 м/с2;
- ударных одиночных нагрузок с ускорением до 9810 м/с2;
- линейных нагрузок с ускорением до 4905 м/с2;
- повышенного атмосферного давления до 300 кПа;
- пониженного атмосферного давления до 0,67 кПа;
- плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, при инее с последующим оттаиванием, солнечной радиации, в соляном тумане;
Минимальная наработка при температуре +85 °С, ч - 10000; 95% ресурс, ч - 15000;

Минимальный срок службы РК 75-2-11АИ в нормальных условиях эксплуатации - 15 лет.
