Кабель ВВГнг(А)-FRLS 5х6 100 м Rexant ГОСТ

Кабель ВВГнг(А)-FRLS 5х6 100 м Rexant ГОСТ

Кабель ВВГнг(А)-FRLS 5х6 Rexant ГОСТ силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабель соответствует требованиям и изготавливается по ТУ в соответствии с требованиями ГОСТ 16442-80.

Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50-100 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций класса 2 по классификации ОПБ 88/97 (ПНАЭ Г –01-011). Кабель не распространяет горение как при одиночной, так и при групповой прокладке.

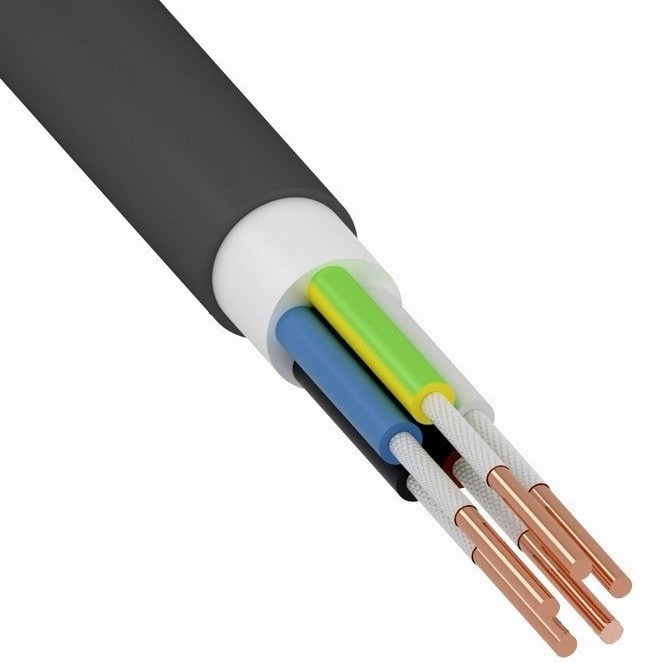

Кабель силовой ВВГнг(А)-FRLS конструктивно состоит из элементов:

• Медной токопроводящей жилы, круглой формы.
• Термического барьера — обмотка из двух слюдосодержащих лент.
• Изоляция жилы выполнена из поливинилхлоридного пластиката пониженной пожароопасности.
• Внутренняя оболочка — из ПВХ пластиката пониженной пожароопасности.
• Наружная оболочка — из поливинилхлоридного пластиката пониженной пожароопасности.

Расшифровка обозначения кабеля силового ВВГнг(А)-FRLS:

• Первая В — изоляция из ПВХ-пластиката (винила);
• Вторая В — оболочка из ПВХ-пластиката;
• Г — голый (отсутствие защитного покрова);
• нг — не распространяет горение при групповой прокладке;
• (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория;
• FR — Fire Resistance не распространяет горение;
• LS — Low Smoke, низкое дымо- и газовыделение.

Технические характеристики:

• Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5.
• Диапазон температур эксплуатации: –50...+50 °С.
• Относительная влажность воздуха при температуре до +35 °С: до 98 %.
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С.
• Минимальный радиус изгиба при прокладке: кабелей одножильных — 7,5 наружных диаметров
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С.
• Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании: +350 °С.
• Минимальный радиус изгиба при прокладке: кабелей одножильных — 7,5 наружных диаметров.
• Допустимая температура нагрева жил силовых кабелей в режиме перегрузки — не более 90 °С. Продолжительность работы кабелей в режиме перегрузки: не более 8 часов в сутки и не более 1000 часов за срок службы.
• Предельная температура токопроводящих жил кабелей по условиям невозгорания кабеля при коротком замыкании +400 °С
  Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления).
• Срок службы: 30 лет
