Кабель ВБШв 4х50 многожильный Электрокабель НН

Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках.
Кабель ВБШв предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях.
При групповой прокладке обязательно применение средств огнезащиты.

Расшифровка кабеля ВБШв:

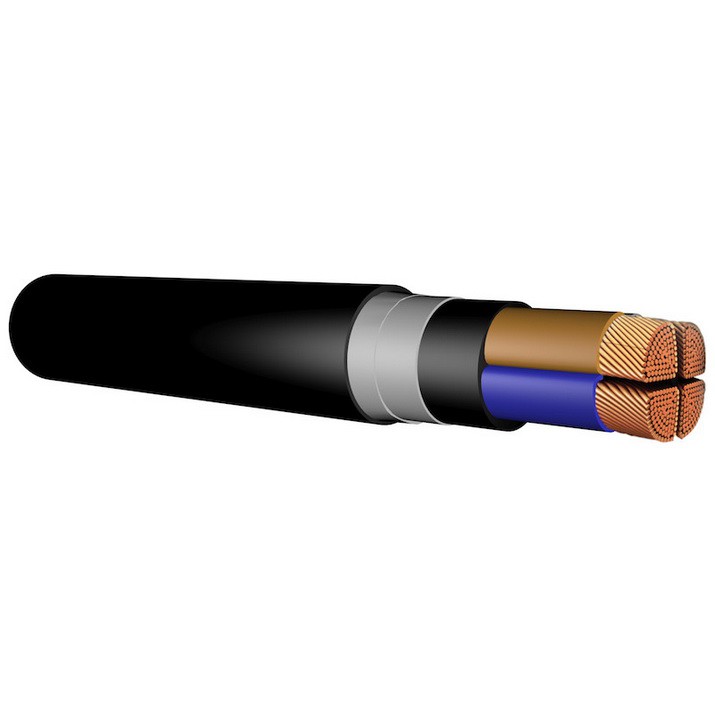

Конструкция кабеля ВБШв:

1. Токопроводящая жила – медная, многопроволочная.
2. Изоляция – из поливинилxлоридного пластиката.
3. Скрутка – изолированные жилы многожильных кабелей скручены в сердечник.
4. Внутренняя оболочка – из поливинилхлоридного пластиката.
5. Броня – из двух стальных оцинкованных лент.
6. Защитный шланг – из поливинилхлоридного пластиката.

Технические характеристики кабеля ВБШв:

Вид климатического исполнения кабеля УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69.
Диапазон температур эксплуатации - от -50 °С до 50 °С.
Относительная влажность воздуха при температуре до 35°С - до 98%.
Прокладка и монтаж кабеля ВБШв без предварительного подогрева производится при температуре - не ниже -15 °С.
Допустимые усилия при тяжении кабеля ВБШв по трассе прокладки не должны превышать - 50 Н/мм2.
Длительно допустимая температура нагрева жил кабеля ВБШв при эксплуатации - не более 70 °С.
Максимально допустимая температура нагрева жил при токах короткого замыкания - не более 160/140 °С.
Продолжительность короткого замыкания не должна превышать - 5 с .
Допустимая температура нагрева жил кабеля ВБШв в режиме перегрузки - не более 90 °С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании - не более 350 °С
Срок службы кабеля ВБШв 2х10 - 30 лет с даты изготовления кабелей.
