Кабель Конкорд ВБбШв 4х35 ГОСТ

Кабель Конкорд ВБбШв 4х35 ГОСТ

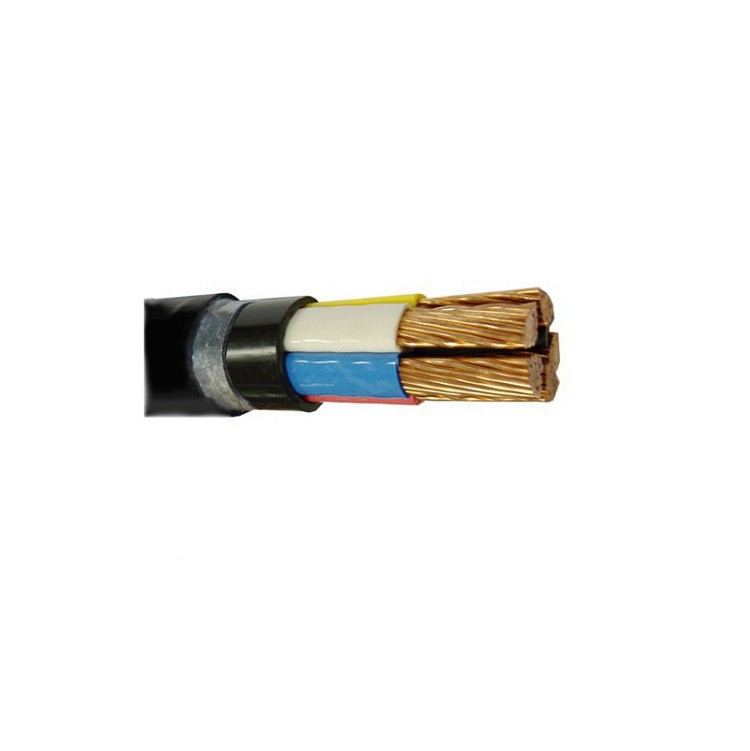

Бронированный силовой кабель ВБбШв с четырьмя жилами сечением 35 мм²

Кабели ВБбШв предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66/1 кВ частотой 50 Гц.

Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах при наличии опасности механических повреждений в процессе эксплуатации, а также в земле, туннелях, каналах, шахтах, на открытом воздухе.

ООО «Конкорд» - промышленное предприятие, специализирующееся на выпуске силовых кабелей с медной токопроводящей жилой, расположенное в г. Смоленск (РФ). История завода началась в 1991 году, когда группа энтузиастов начала мелкосерийное производство кабельно-проводниковой продукции на самостоятельно восстановленном технологическом оборудовании. У ООО "Конкорд" имеются все необходимые ресурсы, необходимые для успешного решения текущих и стратегических задач развития, быстрого и эффективного реагирования на возникающие требования рынка.

Бронированный кабель ВБбШв 4х35 кв.мм - конструкция:

1. Токопроводящая жила из меди, бывает однопроволочная или многопроволочная, имеет круглую форму, первого или второго класса по ГОСТ 22483.
2. Изоляция выполнена из поливинилхлоридного пластиката. Изолированные жилы многожильного кабеля отличительно окрашены друг от друга. Изоляция нулевых жил выполняется голубым цветом. Изоляция жил заземления выполняется двухцветной: зелено-желтой расцветкой.
3. Изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Номинальные сечения нулевых жил (меньшего сечения) и жил заземления соответствуют ГОСТ.
4. В кабелях с защитным покровом типа БбШв поясная изоляция сделана из ПВХ пластиката или материала изоляции, или другого равноценного материала;
5. Защитный покров - типа БбШв:
   - броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
   - защитный шланг, сделанный из ПВХ пластиката.

Применение медного силового кабеля ВБбШв 4х35:

• Силовой кабель ВБбШв 4х35 мм2 используют для передачи и распределения электрической энергии в различных аппаратах и приборах, одножильные кабели применяют в сетях постоянного напряжения.
• Для прокладки в земле, траншеях, помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках),а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.
  Кабели ВБбШв не распространяют горение при одиночной прокладке.

Технические характеристики кабеля ВБбШв 4х35:

- Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации: от -50°С до +50°С
- Относительная влажность воздуха при температуре до +35°С: до 98%
- Прокладка и монтаж без предварительного подогрева производится при температуре не ниже: -15°С
- Минимальный радиус изгиба при прокладке:
кабелей одножильных марки ВБбШв - 10 наружных диаметров,
кабелей одножильных марки ВБбШнг - 15 наружных диаметров,
кабелей многожильных - 7.5 наружных диаметров.
- Номинальная частота: 50 Гц
- Испытательное переменное напряжение частотой 50 Гц:
на напряжение 0,66 кВ - 3 кВ
на напряжение 1 кВ - 3.5 кВ
- Длительно допустимая температура нагрева жил при эксплуатации: +70°С
- Строительная длина проводов для сечений основных жил:
1.5 - 16 мм2 - 450 м
25 - 70 мм2 - 300 м
95 мм2 и выше - 200 м
- Гарантийный срок эксплуатации: 5 лет с даты ввода в эксплуатацию;
- Срок службы: 30 лет.

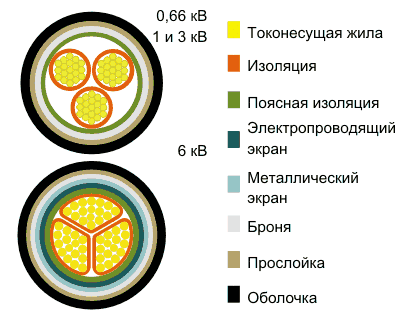

Поперечное сечение бронированного кабеля ВБбШв:
