Кабель КГ силовой гибкий с медными жилами, с резиновой изоляцией, в резиновой оболочке - пятижильный силовой кабель с сечением жилы 1.5 мм, применяемый для присоединения мобильных электромеханизмов к электрическим силовым сетям с переменным напряжением 0.66 кВ частотой тока до 400 Гц или к сетям с постоянным напряжением 1 кВ. Гибкий силовой кабель КГ возможно эксплуатировать в подвижном состоянии с минимально допустимым радиусом изгиба не менее 8 внешних диаметров кабеля.

В результате использования в качестве материала изоляции кабеля натуральной или искуственной резины (каучука) и гибких многопроволочных токопроводящих жил, кабель КГ обладает повышенной гибкостью и надежностью в эксплуатации. Кабель применяется в различных подвижных электроустановках, таких как например козловой кран, экскаватор или сварочный аппарат. Кабель КГ возможно эксплуатировать в закрытых и открытых сооружениях, в зонах с умеренным климатом. Так как изоляция из резины устойчива к воздействию солнечных лучей возможно применение кабеля на открытом воздухе.
Кабель нельзя подвергать воздействию ударных и раздавливающих нагрузок. Запрещается эксплуатация кабеля с поврежденной внешней оболочкой. Перед началом эксплуатации кабеля жилу заземления необходимо подключить к заземлителю, а дополнительную жилу к аппарату контроля целостности жилы заземления, аппарат обеспечивает сигнализацию и автоотключение электрической силовой линии в случае неисправности. На электроподстанции, питающей экскаватор, должен быть установлено оборудование, обеспечивающее автоматическое отключение электрической силовой линии в случае замыкании фазы на землю. Время отключения - не более 0.2 с, резервной защиты - не более 0.5 с.

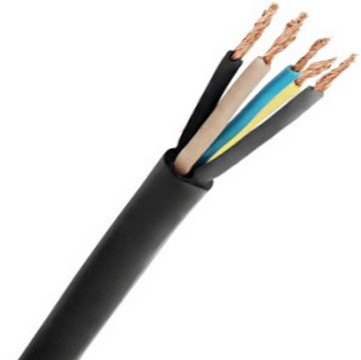

Конструкция кабеля КГ 5х1.5:

1. Медная многопроволочная токопроводящая жила
2. Изоляция резиновая
3. Наружная оболочка из шланговой резины

Технические характеристики кабеля КГ:

• Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20°С, соответствует ГОСТ 22483.
• Электрическое сопротивление изоляции жил и изоляционно-защитной оболочки, пересчитанное на 1 км длины и температуру 20°С, не менее 50 МОм.
• Кабели должны выдерживать испытательное переменное напряжение 2,5 кВ номинальной частоты 50 Гц в течение 5 мин: для многожильных кабелей без погружения в воду, а одножильных с погружением в воду. Допускается испытание одножильных кабелей напряжением на проход в соответствии с требованиями технических условий.
• Кабели с номинальным сечением жил 6 мм и более должны быть стойкими к многократным изгибам на угол ± π/2 рад при номинальном растягивающем усилии 49 Н (5,0 кгс).
• Кабели с сечением основных жил до 4 мм включительно должны быть стойкими к многократным перегибам через систему роликов под токовой нагрузкой и выдерживать не менее 30000 циклов перегибов.
• Кабели устойчивы к изменению температуры окружающей среды от минус 40°С до плюс 50°С.
• Срок службы кабелей: не менее 4 лет.
