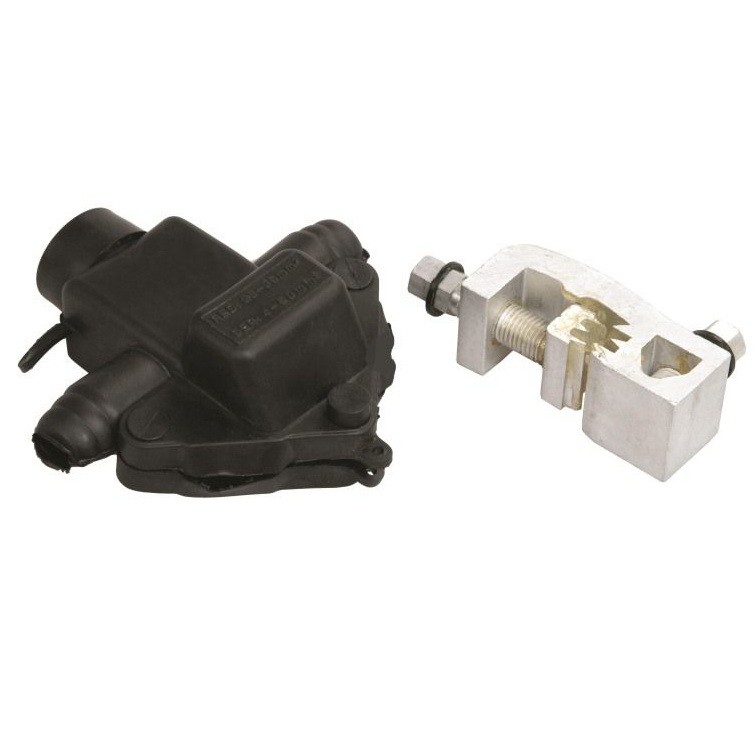

Зажимы ответвительные IEK ЗОРЗБ-2С 35-70 с раздельной затяжкой болтов предназначен для использования с нулевыми проводниками системы СИП с глухозаземленной нейтралью и для осуществления линий ответвления от фазных проводников на объектах с низкой влажностю, а также там, где исключено прямое попадание воды непосредственно на зажим.
Изделие расчитано для ответвления одного проводника.
Предназначение конкретного зажима ЗОРЗБ можно узнать из его маркировки. Количество ответвляемых проводников обозначено цифрой, следующей за абревиатурой зажима. Буква «С» обозначает тип головки болта ответвления: срывная или не срывная. А набор цифр до и после знака «/» означает диапазон сечений основных и ответвляемых проводников.
Токоведущие элементы ЗОРЗБ полностью обеспечивают требования ПУЭ по защите от прямого контакта. Зажимы удобно изолированы в кожухе, исключающем касания человеком токоведущих частей. ЗОРЗБ оснащены затяжным болтом для основного проводника со срывной головкой и головкой демонтажа, которая в будущем может быть использована для повторного использования линий ответвления. При этом зачистка основного проводника не требуется. Ножи основного болта прокусывают изоляцию провода СИП, что значительно облегчает и ускоряет монтаж. Болт, отвечающий за ответвление, не оснащен ножами. Это явное преимущество зажима ЗОРЗБ. Использование данной конструкция зажима предполагает предварительное снятие изоляции с проводника ответвления. Но при этом зажим становится универсальным, позволяя осуществлять ответвление любым типом проводников, спектр которых более чем широк: от обычных изолированных проводов сечением 4 мм2 до бронированных кабелей сечением до 70 мм2. А ряд зажимов позволяет осуществлять ответвление сразу двух проводников.
Каждое изделие промаркировано, благодаря чему можно сразу определить все параметры зажима от момента срыва обоих болтов до сечения соответствующих проводников. Все элементы ЗОРЗБ, отвечающие за контакт с проводниками, обработаны специальной смазкой, защищающей поверхность от образования оксидной пленки, которая удаляется при производстве зажимов.
Материал: алюминиевый сплав, не подверженный коррозии.
Главная особенность данной продукции — стеклоармированный корпус, который надежно защищает контакты от сильного ультрафиолетового излучения и неблагоприятных погодных условий.
Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт.
Тип соединения частей конструкции | Резьбовой |
Регулируемый шарнир | да |
Способ/ тип крепления | Зажим/ струбцина/ прищепка |
Момент затяжки линии ответвления | 10 Нм |
Шарнирный | да |
Зачистка изоляции линии ответвления | 15 мм |
Номин. поперечное сечение переходной секции | 35 мм |
Номин. поперечное сечение ответвления | 35 мм |
Тип соединения | Винтовое соединение |
Прочие | ||
Производитель | IEK | |
Вес брутто | 0,1 кг | |
Материал | Алюминиевый сплав / Стеклопластик | |
Номинальное напряжение | 0.4-1 кВ | |
Разрывная нагрузка | 18600 H | |
Сечение | 35 мм2 | |
Тип арматуры | Зажим ответвительный | |
max сечение | 70 мм2 |
