Кабель КВВГЭнг 14х1.5 Электрокабель НН ТУ

Кабель КВВГЭнг 14х1.5 Электрокабель НН ТУ

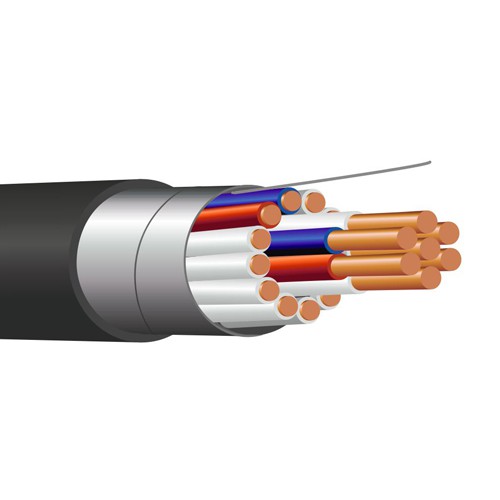

Кабели марки КВВГЭнг - контрольные с медными жилами с ПВХ изоляцией в ПВХ оболочке не поддерживающей горение, с экраном. Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В. Кабели КВВГЭнг применяются для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель, для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Экран защищает электрическую цепь от влияния внешних электрических полей.

Конструктивно контрольный кабель складывается из медных нелужёных жил площадью сечения 1.5 мм², которые изолируются поливинилхлоридным (аббревиатура ПВХ) пластикатом толщиной 0.6 мм, скручиваются и заключаются в защитную оболочку из ПВХ пластиката толщиной 1.5 мм. На скрученные жилы накладывается экран из алюминиевой фольги, таким образом, чтобы при изгибании кабеля соседние повивы перекрывали друг друга.
В конструкции не применяется каких-либо защитных покровов. Полимер изоляции и оболочки не поддерживает и не распространяет горения при групповой прокладке проводника (после вывода проводника из стороннего источника огня, он самостоятельно затухает).

Область применения КВВГЭнг:

Исходя из вышеперечисленных особенностей конструкции кабеля КВВГЭнг нетрудно догадаться, что эта марка используется в основном для оборудования электротехнических сетей в условиях когда в зоне прокладки имеют место достаточно мощные внешние электрические поля.
Экран кабеля гарантирует защиту от таких воздействий. Кроме того, как и все кабели с индексом «нг», КВВГЭнг не распространяет горение при монтаже пучками и поэтому часто используется в пожаро-опасных и взрыво-опасных средах. Электро- и пожаро-безопасность такого кабеля обеспечивается огнеупорными свойствами ПВХ-изоляции пониженной горючести.
Таким образом, экранированный кабель КВВГЭнг имеет довольно широкую область применения. Он используется в электрических сетях переменного тока частотой до 100 Гц рассчитанных на напряжение до 660 В и в сетях постоянного тока напряжением до 1000 В. Кабельные сети на КВВГЭнг монтируют как в жилых и производственных помещениях, так и на открытых участках. Его можно прокладывать в грунте, тоннелях, каналах, шахтах, в условиях воздействия электромагнитных полей и химически агрессивных внешних сред при отсутствии опасности механического повреждения и излишнего растягивания.

Монтаж и эксплуатация кабеля КВВГЭнг:

Монтаж КВВГЭнг рекомендуется проводить при температуре воздуха не менее -15оС. При этом нормальная работа кабельных сетей КВВГЭнг возможна в пределах от -50оС до +50оС и при значении относительной влажности воздуха не более 98% (при +35оС). Допустимый нагрев токонесущих жил в течение длительного времени — до +70оС.
Величина изгибов экранированного кабеля при монтаже зависит от его сечения и температуры окружающей среды. Для температуры прокладки не ниже 0оС: для кабелей сечением до 10 мм (включительно) не менее 3-х наружных диаметров, а для кабелей сечением 10-25 мм (включительно) не менее 4-х наружных диаметров. Для температуры не менее -15оС не рекомендуется допускать радиус монтажного изгиба менее 6-ти наружных диаметров кабеля. Стоит отметить, что необходимо исключить вероятность повреждения кабеля механическим путем во время прокладки и эксплуатации.
При соблюдении всех правил эксплуатации и монтажа, сроки службы КВВГЭнг составляют не менее 30 лет для электрических сетей размещенных внутри помещений и не менее 15 лет для кабельных сетей проложенных в грунте.
